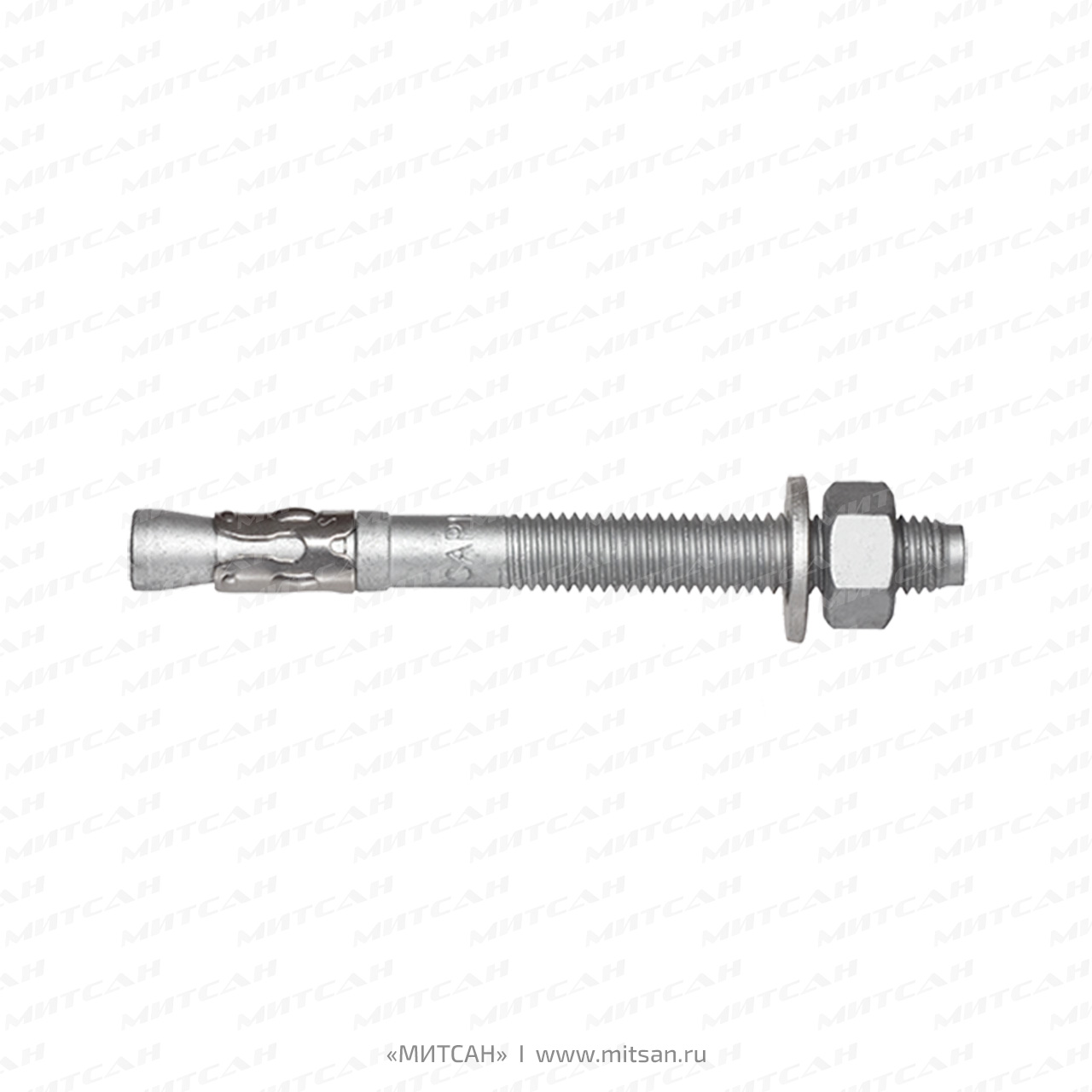

Распорный клиновой анкер для крепления различного оборудования
Подробнее
Гарантия 12 месяцев
Описание
Анкер распорный используется для крепления подвесных кронштейнов серии МСБ, МСС, МИР или другого оборудования.
Материал и покрытие:
Анкеры изготавливаются из стали с последующим термодиффузионным цинкованием.
Назначение
- Для анкеровки в сжатую зону бетона класса С20/25 и выше, природный камень плотной структуры.
- Применяется при монтаже: кабельных подвесов, кронштейнов, кронштейнов навесных фасадных систем, лифтовых направляющих, перильных ограждений, кабельных лотков, колонн, стоек, балок, инженерных коммуникаций, оборудования и прочих конструкций.
Свойства
- Анкер соответствует классу прочности 6.8
- Анкер имеет двухслойное цинк-ламельное покрытие толщиной не менее 12 мкм
- Производит контролируемое расклинивание в отверстии при затяжке гайки установленным моментом
- Предел огнестойкости R120
- Минимальные краевые и осевые расстояния достигаются за счет равномерного распора
Технические характеристики
- d0 – диаметр бура, 10 мм
- dw – резьба анкера, М10
- hef – эффективная глубина анкеровки, 50 мм
- tfix – максимальная толщина прикрепляемой детали, 40 мм
- tinst – максимальный момент затяжки, 30 Нм
- hmin – минимальная толщина материала, 100 мм
- Smin – минимальное осевое расстояние, 40 мм
- Smin – минимальное осевое расстояние, 40 мм
- L – полная длина анкера, 105 мм
- SW – размер под ключ, 17
Технические параметры
| Параметр | Значения, кН |
|---|---|
| Средние предельные нагрузки | |
| Вырывающая нагрузка | 23,9 |
| Срезающая нагрузка | 12,2* |
| Средние предельные нагрузки | |
| Вырывающая нагрузка | 12,0 |
| Срезающая нагрузка | 9,3 |
| Допускаемые нагрузки | |
| Вырывающая нагрузка | 8,6 |
| Срезающая нагрузка | 6,6 |
