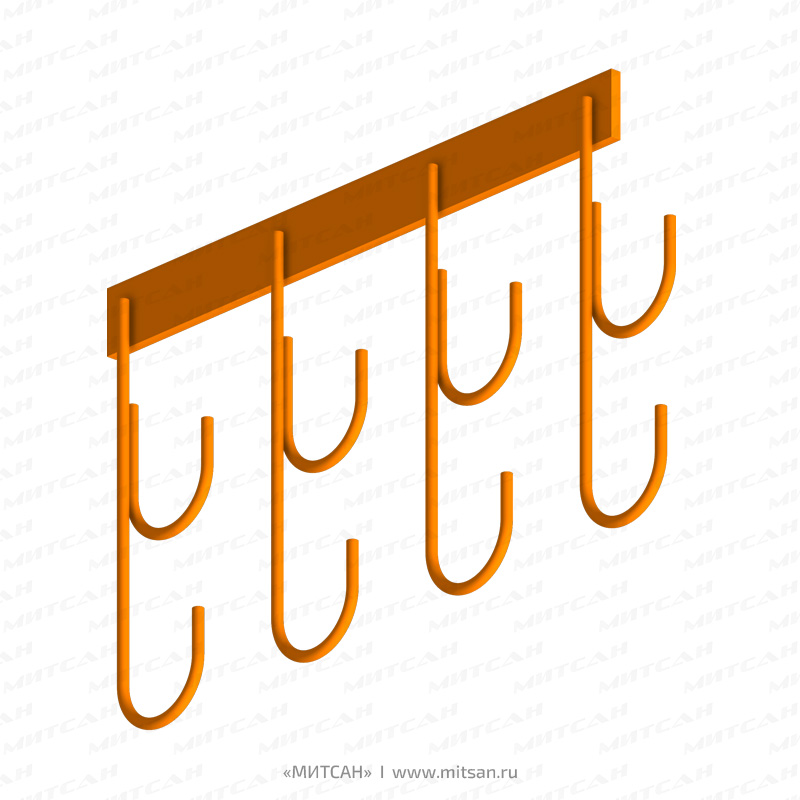

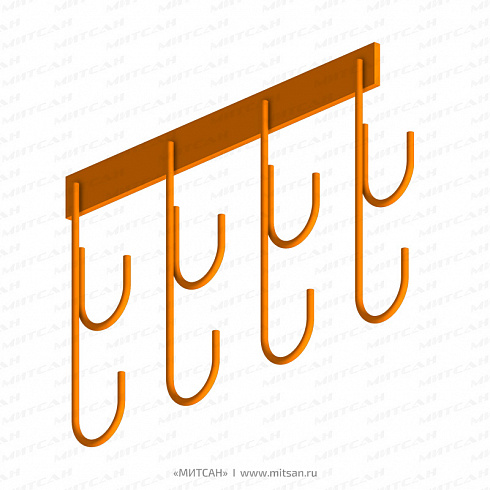

Кабельный подвес серии «МСС.7.2» предназначен для монтажа кабельных линий под потолком горных выработок.
Конструкция:
Конструкция подвесов обеспечивает минимальные габаритные размеры при этом соблюдаются обязательные требования - расстояние между кабелями 50 мм. Рожок рассчитан на два кабеля с внешним диаметром до 80 мм.
Материал и покрытие:
-
Подвесы выпускаются из стали с последующим антикоррозийным покрытием*:
- ТДЦ - термодиффузионное цинкование
- ПШО - порошковая окраска
- ЛКП - АКЗ класса С3 по ISO 12944
*НРЖ - подвесы из нержавеющей стали выпускаются без дополнительного покрытия
Монтаж:
Монтаж к выработке осуществляется с помощью приварки к несущему основанию или приварки к клино-щелевой штанги серии «ММКЩ.3». Шаг установки – не более 3 м.
Преимущества:
- Высокие рожки защищают кабель и предотвращают выпадение кабеля
- Отсутствуют острые кромки
- Простая надежная конструкция
- Экологически безопасны
- Сделано в России
Технические параметры
| Артикул | Кол-во рожков | Ø кабеля, мм | Д, мм | В, мм | О, мм | Вес, кг |
|---|---|---|---|---|---|---|
| МСС.7.2.2.80.XXX | 2+2 | 80 | 235 |
410 |
17 | 2,0 |
| МСС.7.2.3.80.XXX | 3+3 | 80 | 420 | 410 | 17 | 3,3 |
| МСС.7.2.4.80.XXX | 4+4 | 80 | 605 | 410 | 17 | 4,7 |
| МСС.7.2.5.80.XXX | 5+5 | 80 | 790 | 410 | 17 | 6,0 |
| МСС.7.2.6.80.XXX | 6+6 | 80 | 975 | 410 | 17 | 7,3 |
Номенклатура для проектной и закупочной документации
| Артикул | Наименование | Покрытие |
|---|---|---|
| Исполнение ПШО - порошковая окраска | ||
| МСС.7.2.2.80.ПШО | Подвес кабельный на 2+2 кабеля 80 мм (потолочный) | Порошковая окраска |
| МСС.7.2.3.80.ПШО | Подвес кабельный на 3+3 кабеля 80 мм (потолочный) | Порошковая окраска |
| МСС.7.2.4.80.ПШО | Подвес кабельный на 4+4 кабеля 80 мм (потолочный) | Порошковая окраска |
| МСС.7.2.5.80.ПШО | Подвес кабельный на 5+5 кабелей 80 мм (потолочный) | Порошковая окраска |
| МСС.7.2.6.80.ПШО | Подвес кабельный на 6+6 кабелей 80 мм (потолочный) | Порошковая окраска |
| Исполнение ТДЦ - Термодиффузионное цинкование | ||
| МСС.7.2.2.80.ТДЦ | Подвес кабельный на 2+2 кабеля 80 мм (потолочный) | Термодиффузия |
| МСС.7.2.3.80.ТДЦ | Подвес кабельный на 3+3 кабеля 80 мм (потолочный) | Термодиффузия |
| МСС.7.2.4.80.ТДЦ | Подвес кабельный на 4+4 кабеля 80 мм (потолочный) | Термодиффузия |
| МСС.7.2.5.80.ТДЦ | Подвес кабельный на 5+5 кабелей 80 мм (потолочный) | Термодиффузия |
| МСС.7.2.6.80.ТДЦ | Подвес кабельный на 6+6 кабелей 80 мм (потолочный) | Термодиффузия |
| Исполнение ЛКП - лакокрасочная АКЗ класса С3 по ISO 1+12944 | ||
| МСС.7.2.2.80.ЛКП | Подвес кабельный на 2+2 кабеля 80 мм (потолочный) | АКЗ класса С3 по ISO 1+12944 |
| МСС.7.2.3.80.ЛКП | Подвес кабельный на 3+3 кабеля 80 мм (потолочный) | АКЗ класса С3 по ISO 1+12944 |
| МСС.7.2.4.80.ЛКП | Подвес кабельный на 4+4 кабеля 80 мм (потолочный) | АКЗ класса С3 по ISO 1+12944 |
| МСС.7.2.5.80.ЛКП | Подвес кабельный на 5+5 кабелей 80 мм (потолочный) | АКЗ класса С3 по ISO 1+12944 |
| МСС.7.2.6.80.ЛКП | Подвес кабельный на 6+6 кабелей 80 мм (потолочный) | АКЗ класса С3 по ISO 1+12944 |
| Исполнение НРЖ - нержавеющая сталь | ||
| МСС.7.2.2.80.НРЖ | Подвес кабельный на 2+2 кабеля 80 мм (потолочный) | Нет |
| МСС.7.2.3.80.НРЖ | Подвес кабельный на 3+3 кабеля 80 мм (потолочный) | Нет |
| МСС.7.2.4.80.НРЖ | Подвес кабельный на 4+4 кабеля 80 мм (потолочный) | Нет |
| МСС.7.2.5.80.НРЖ | Подвес кабельный на 5+5 кабелей 80 мм (потолочный) | Нет |
| МСС.7.2.6.80.НРЖ | Подвес кабельный на 6+6 кабелей 80 мм (потолочный) | Нет |
Возможно изготовление нестандартных типоразмеров, а также нанесение антикоррозийного покрытия согласно техническим требованиям заказчика
| Производитель | «Митсан» |
| Страна производства | Россия |
| МАТЕРИАЛ | |
| Материал | Сталь 6/Ø10 мм |
| Покрытие | Термодиффузия, порошковая окраска, АКЗ класса С3 по ISO 12944, нерж. сталь |
| ПАРАМЕТРЫ | |
| Сфера применения | Шахты всех категорий, включая опасные по газу и (или) пыли |
| Назначение | Для горизонтальной прокладки кабеля в шахте |
| Внешний диаметр кабеля, мм | до 80 мм |
| Установка | Потолочная |
| Интервал установки | Не более 3 м |
| ДЛЯ ПРОЕКТИРОВЩИКОВ | |
| Технические условия | ТУ 22.99.29-004-30701102-2021 |
| DWG файлы | Предоставляется по запросу |
| Альбом типовых решений | Предоставляется по запросу |
