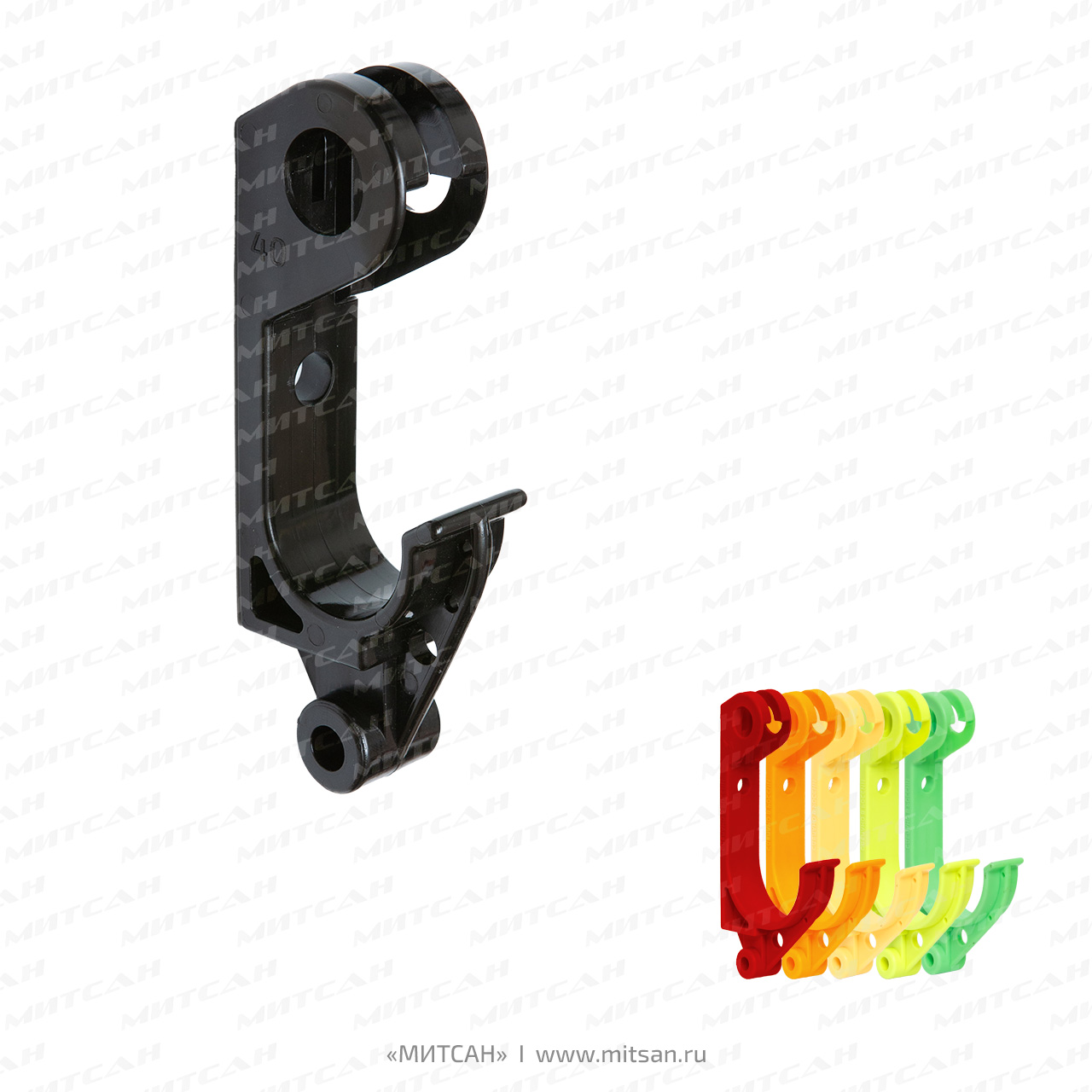

МИР.1.40.002 Кабельный подвес серии «МИР» для кабеля до 40 мм. Исполнение облегченное
Наименование для проектной и закупочной документации:
МИР.1.40.002 Кабельный подвес «МИР» 40 мм (облегченный)
Кабельный подвес серии «МИР» предназначен для монтажа кабельных линий вдоль стен/бортов.
Конструкция:
Конструкция подвесов цельнолитая.

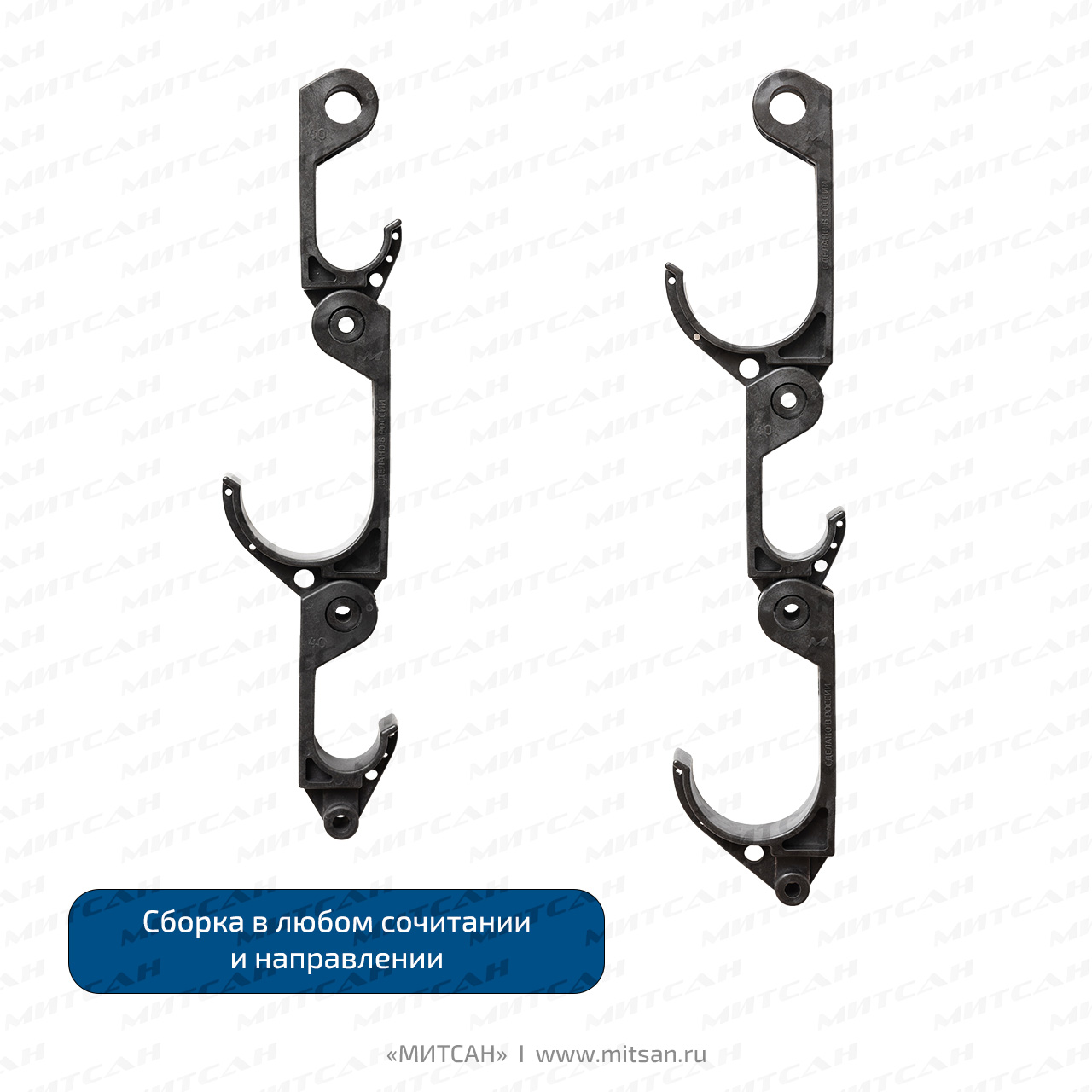

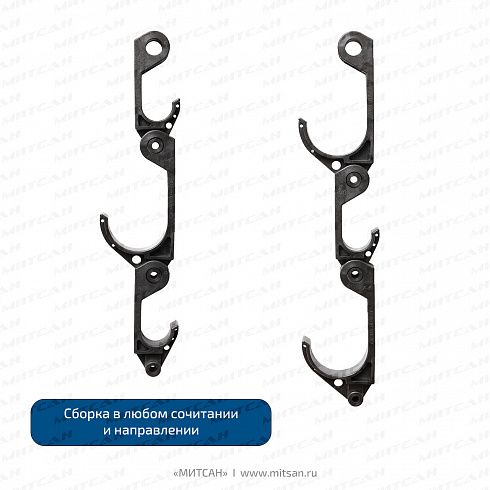

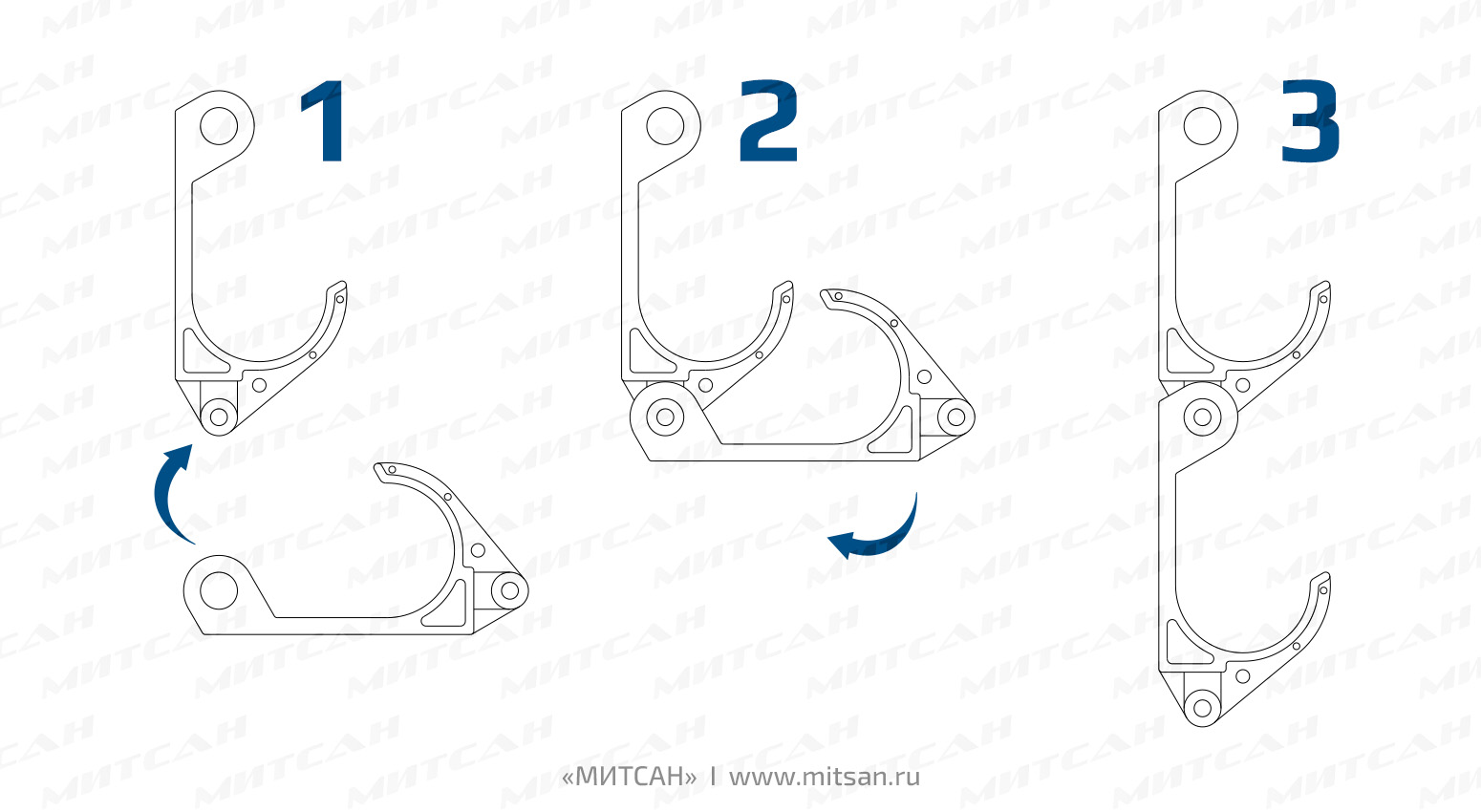

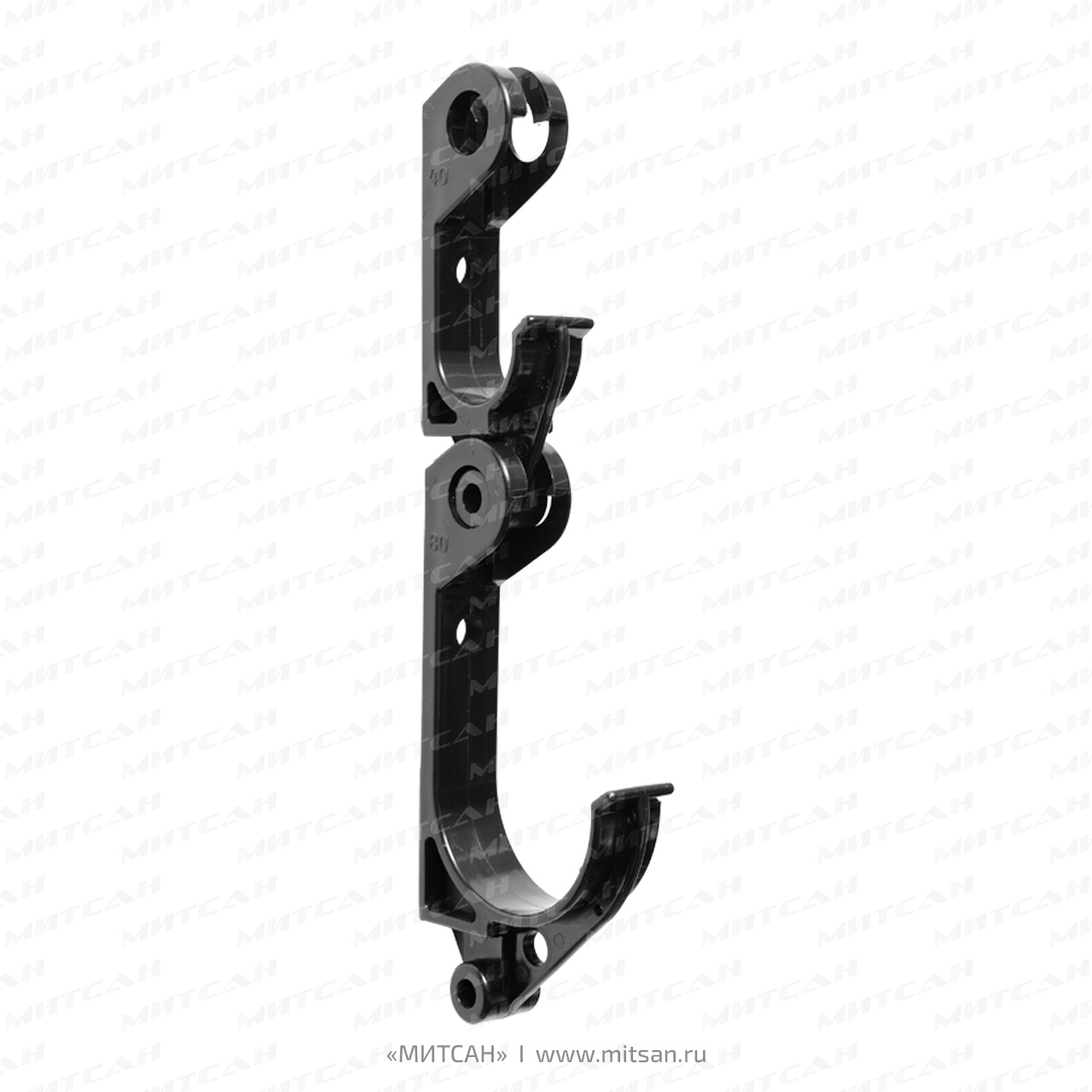

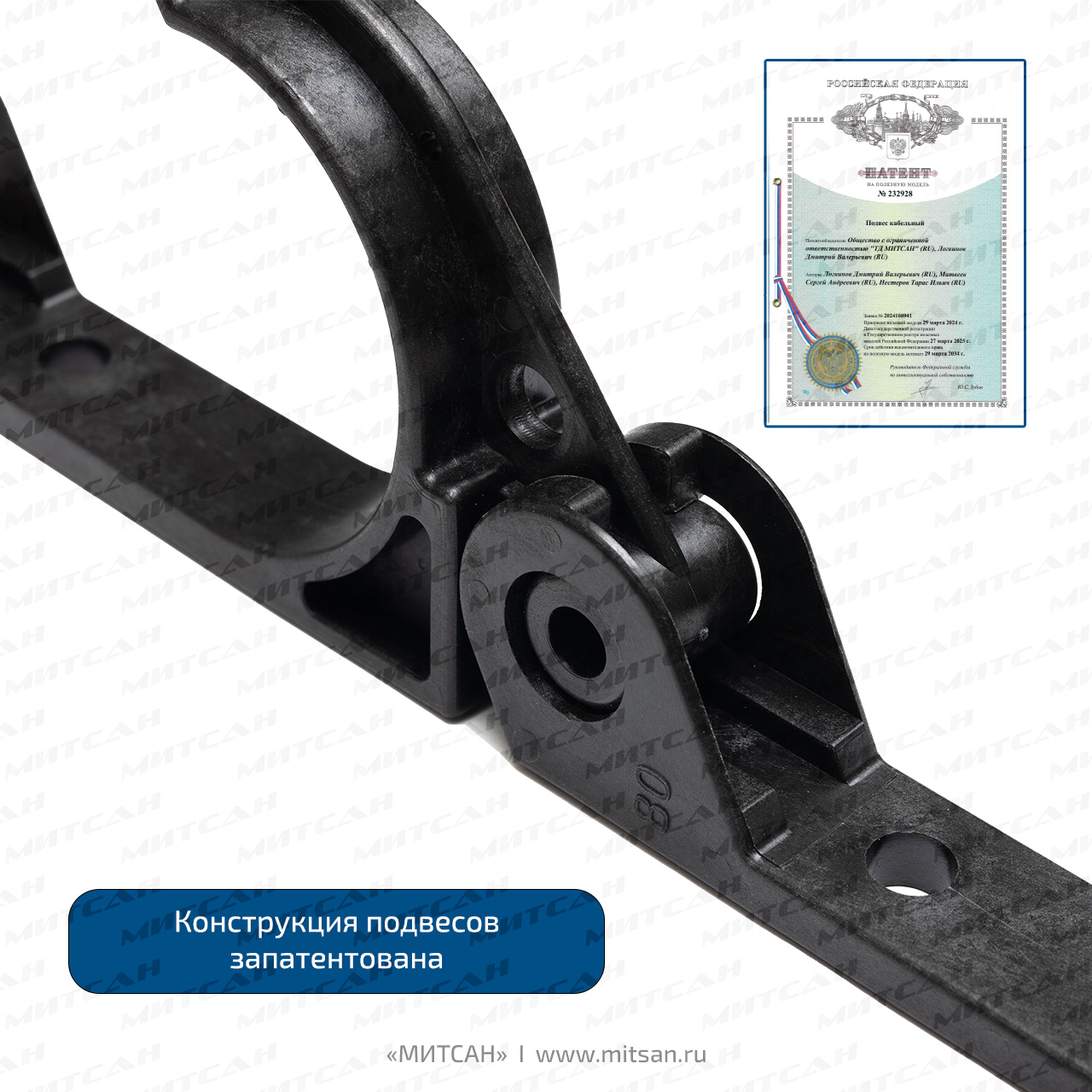

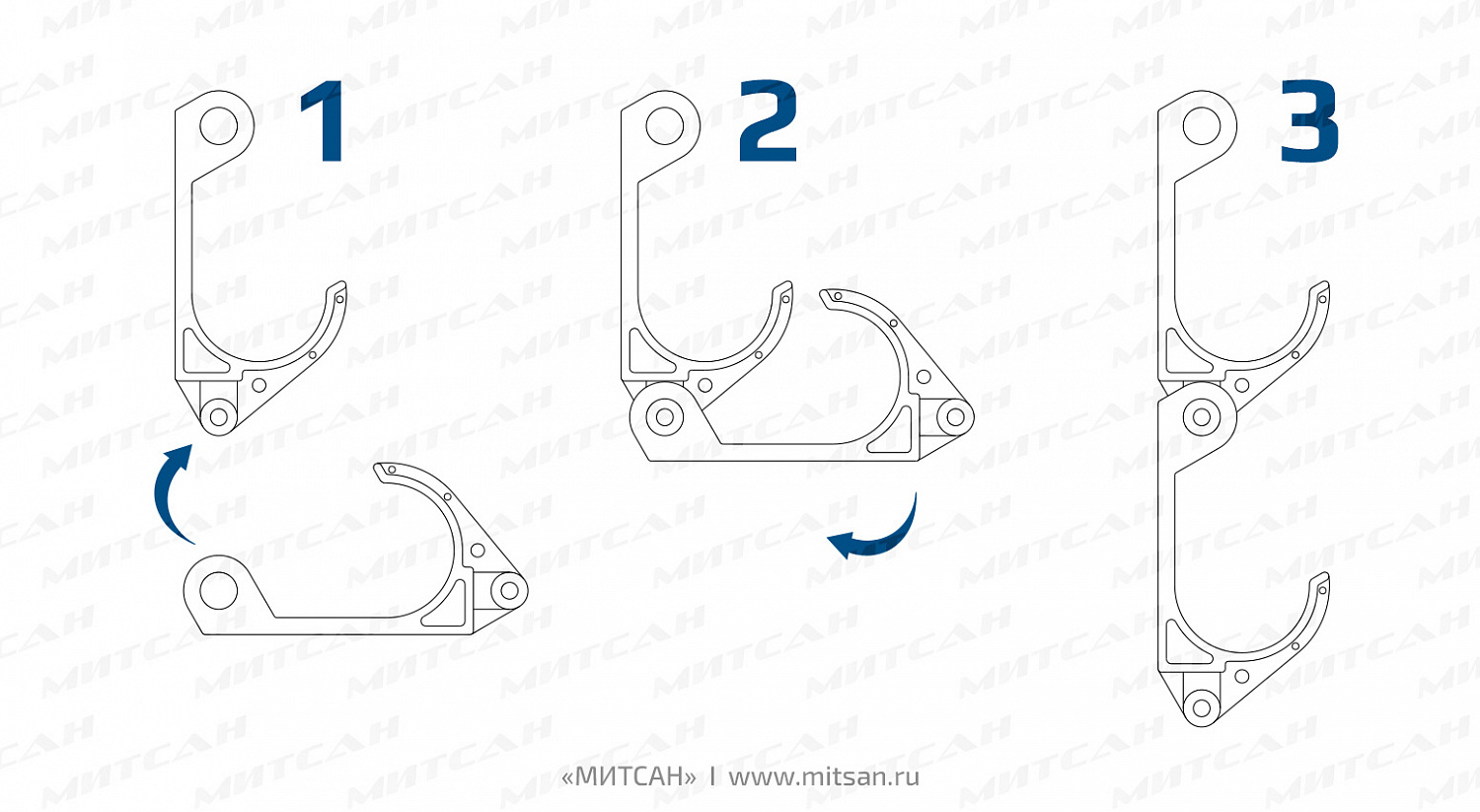

Соединительный узел подвесов «МИР» запатентован (Патент №232928) и не имеет аналогов в своей простоте. Соединение подвесов между собой осуществляется без применения дополнительных соединительных элементов и инструмента.

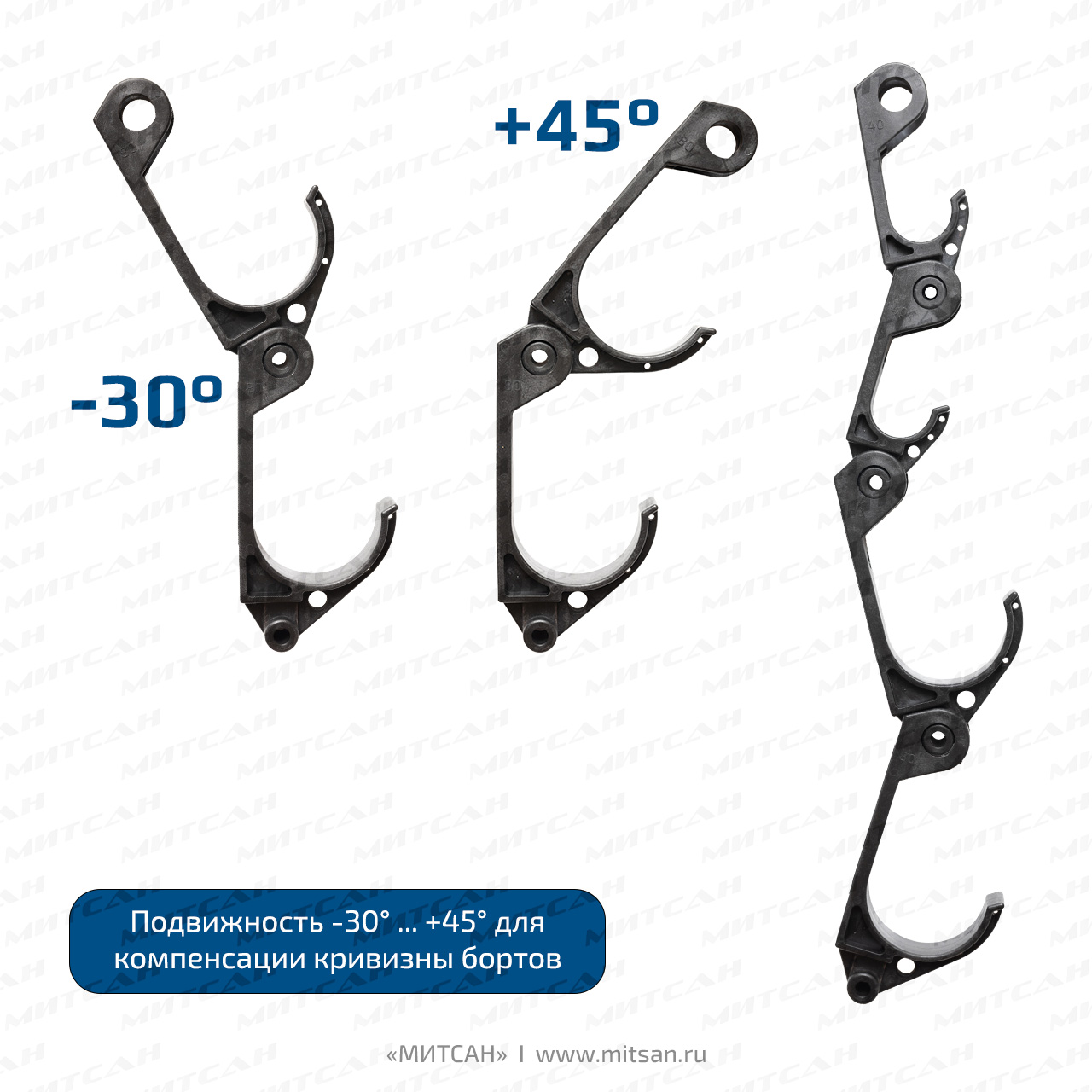

Подвижность соединения подвесов проходит перпендикулярно оси кабеля, что способствует повторению кривизны стен/бортов и, как следствие, отсутствует напряжение в узле соединения подвесов.

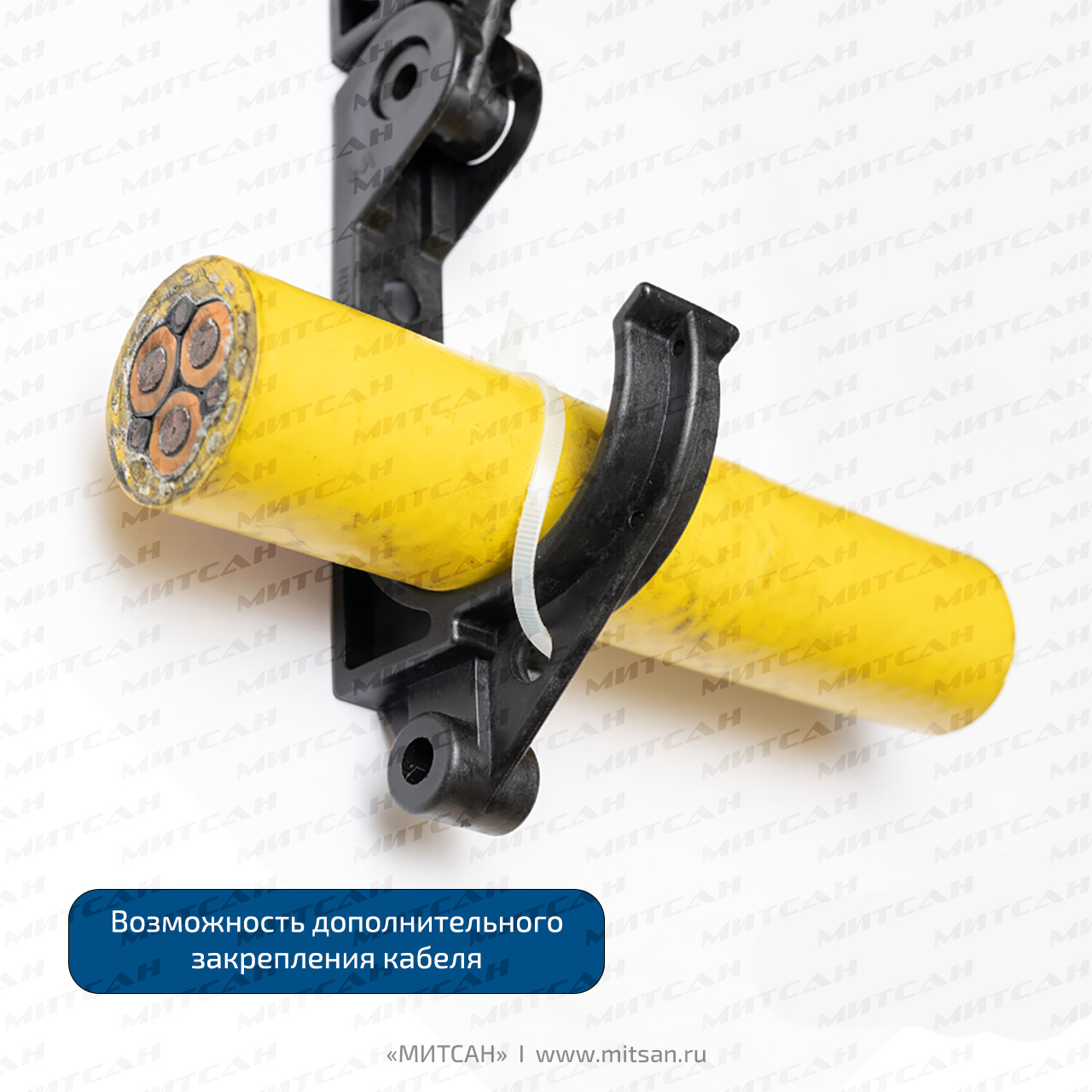

В подвесе предусмотрены отверстия для кабельной бирки или кабельной стяжки для дополнительного закрепления кабеля в случае необходимости.

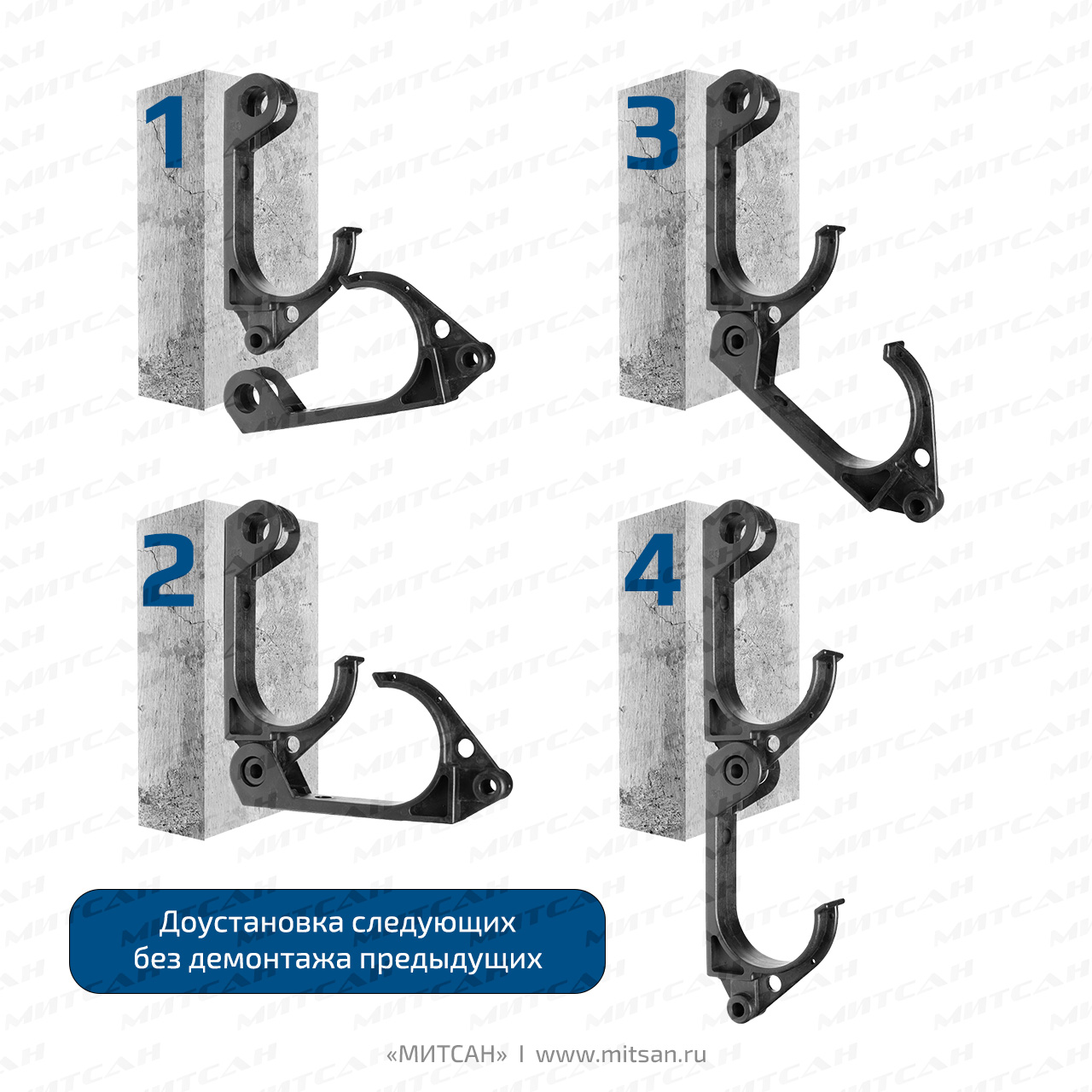

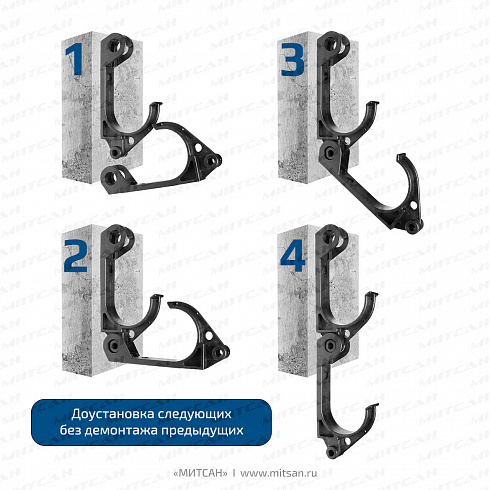

Доуставнока подвесов осуществляется без демонтажа всей сборки.
Материал:
Подвесы изготовлены из полиамида. Материал устойчив к агрессивным средам, не подвержен коррозии и допускает многоразовое использование без потери прочностных характеристик.
Монтаж:
Монтаж подвесов осуществляется несколькими способами:

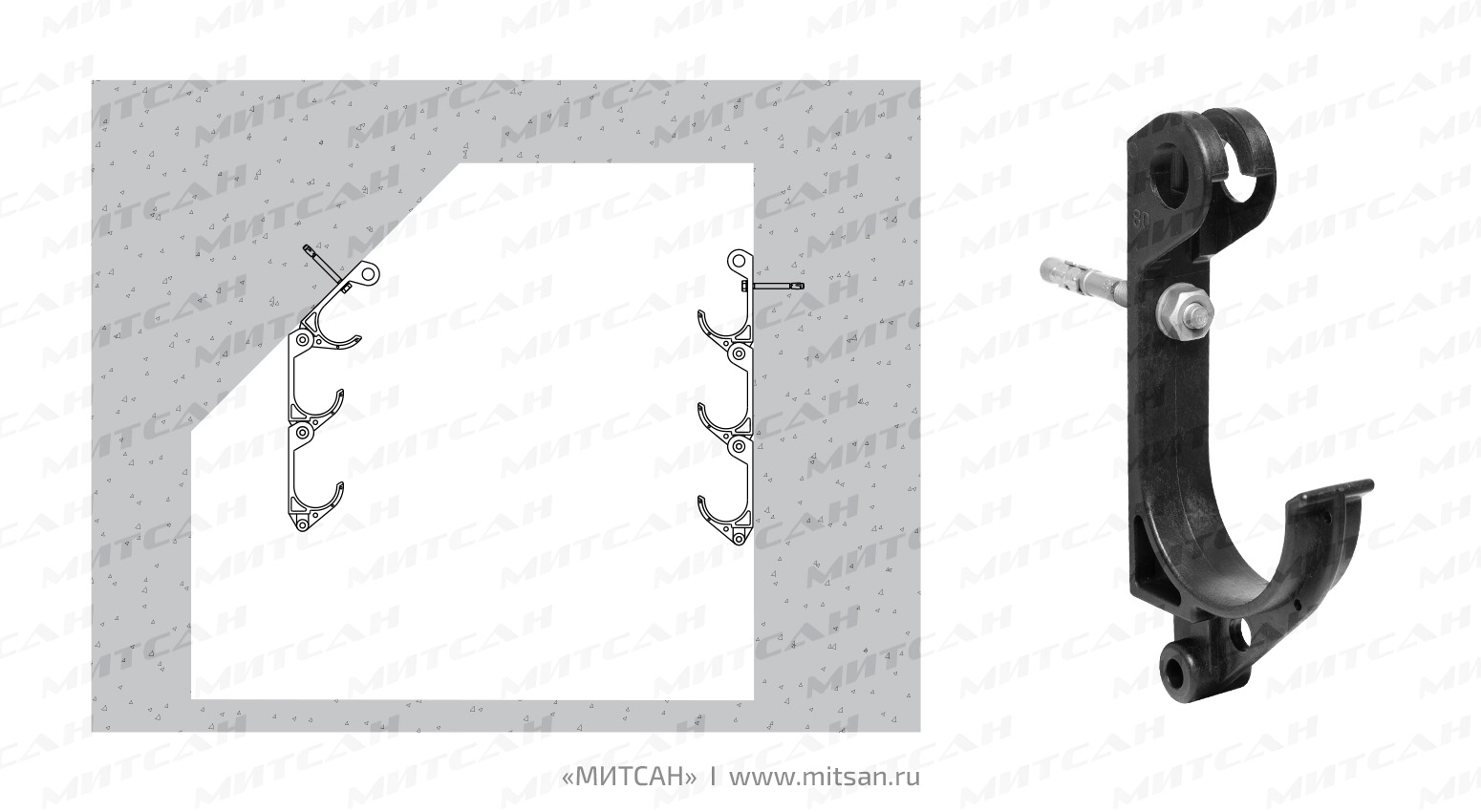

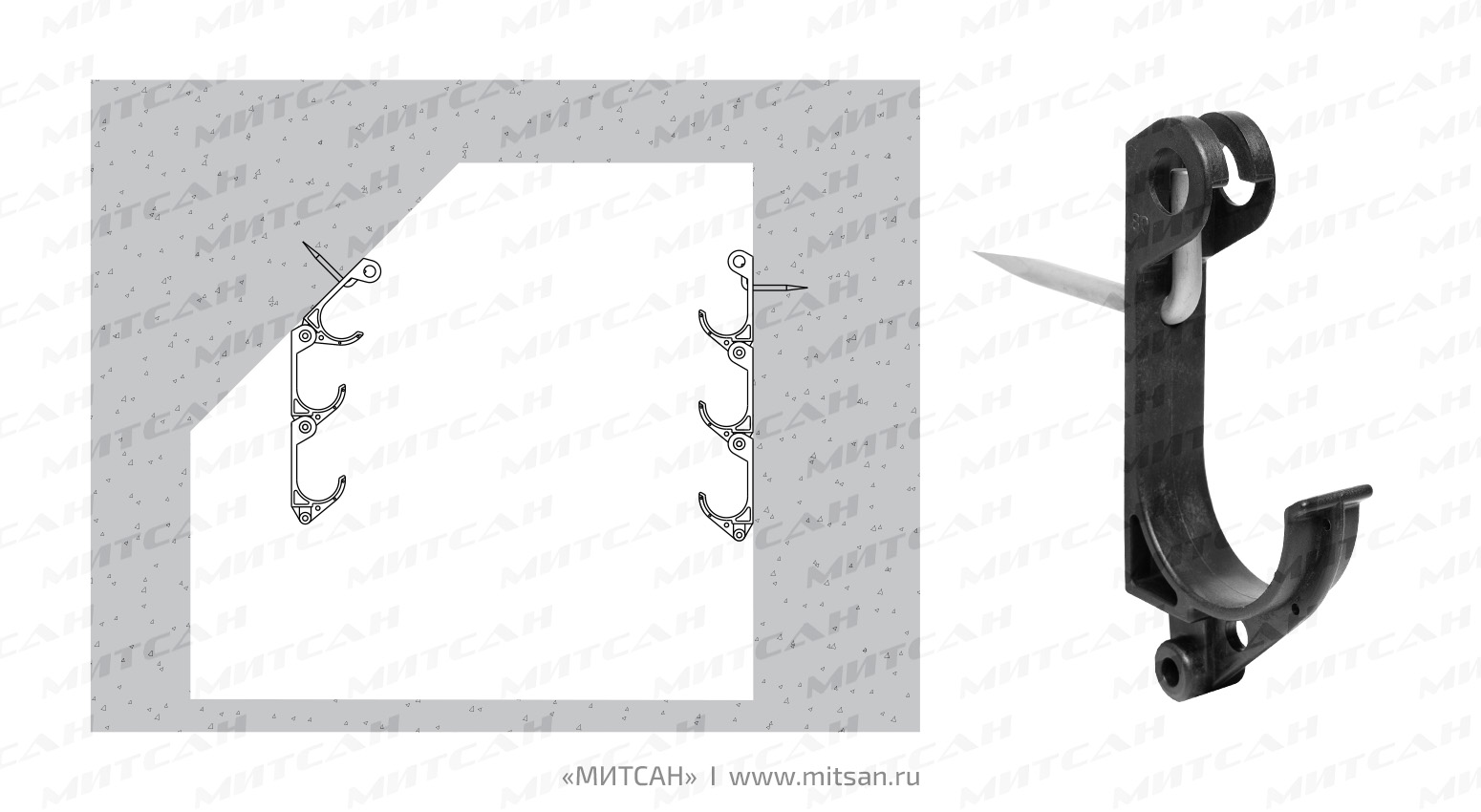

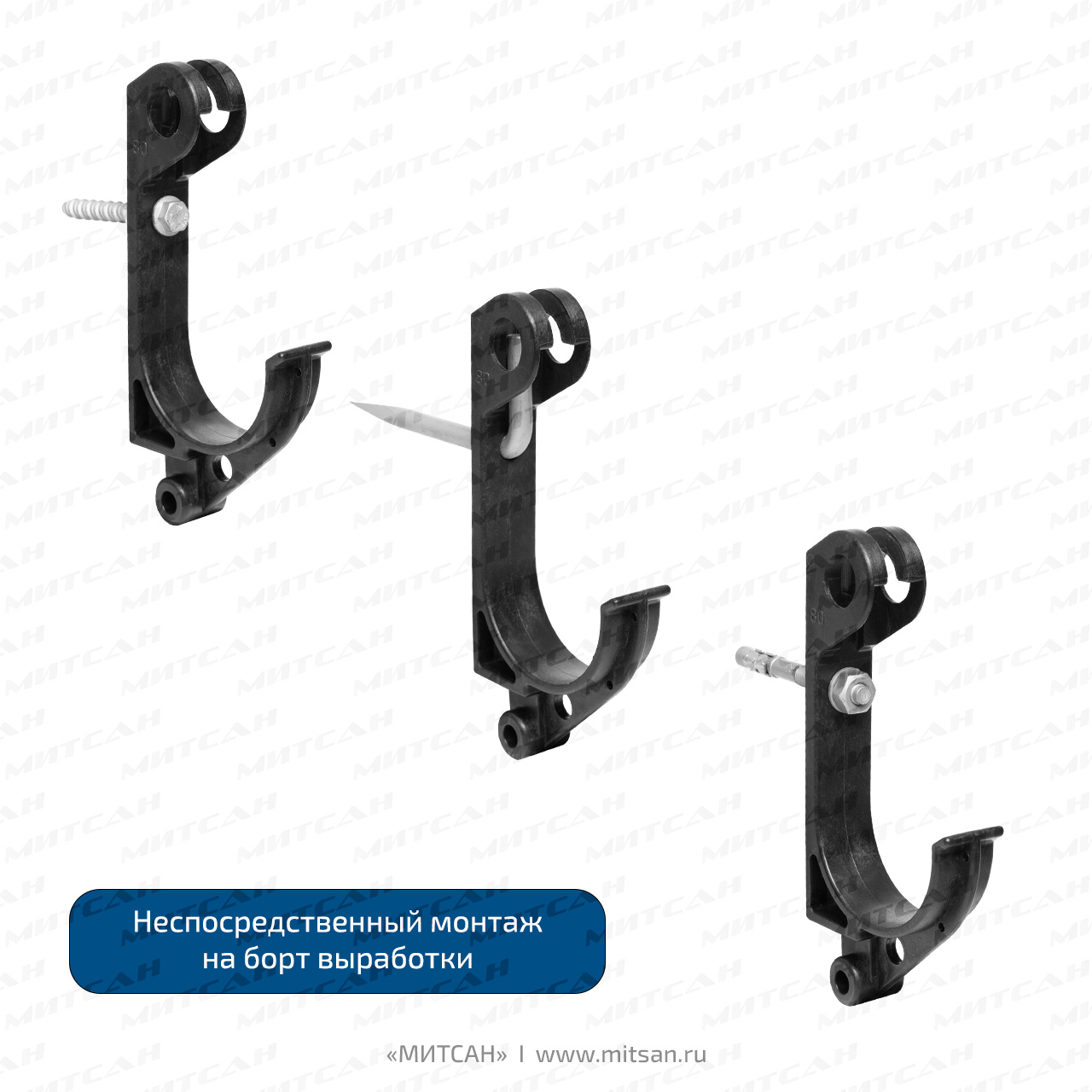

- Непосредственная установка на стену/борт с помощью анкера, шурупа по бетону или забивного костыля (ММКЗ.1.10.ZLM)

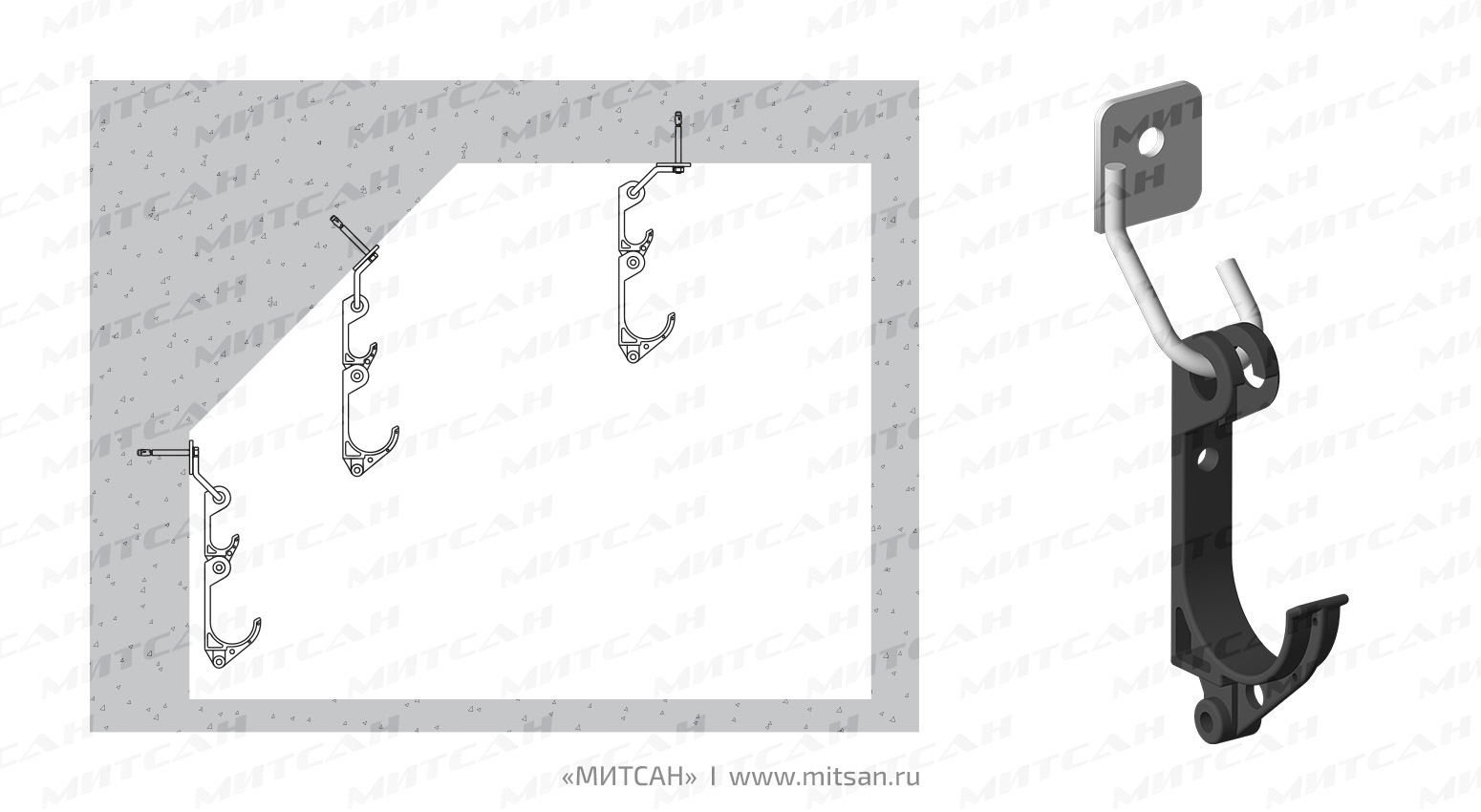

- На анкер с помощью универсального кронштейна МИР.2.01

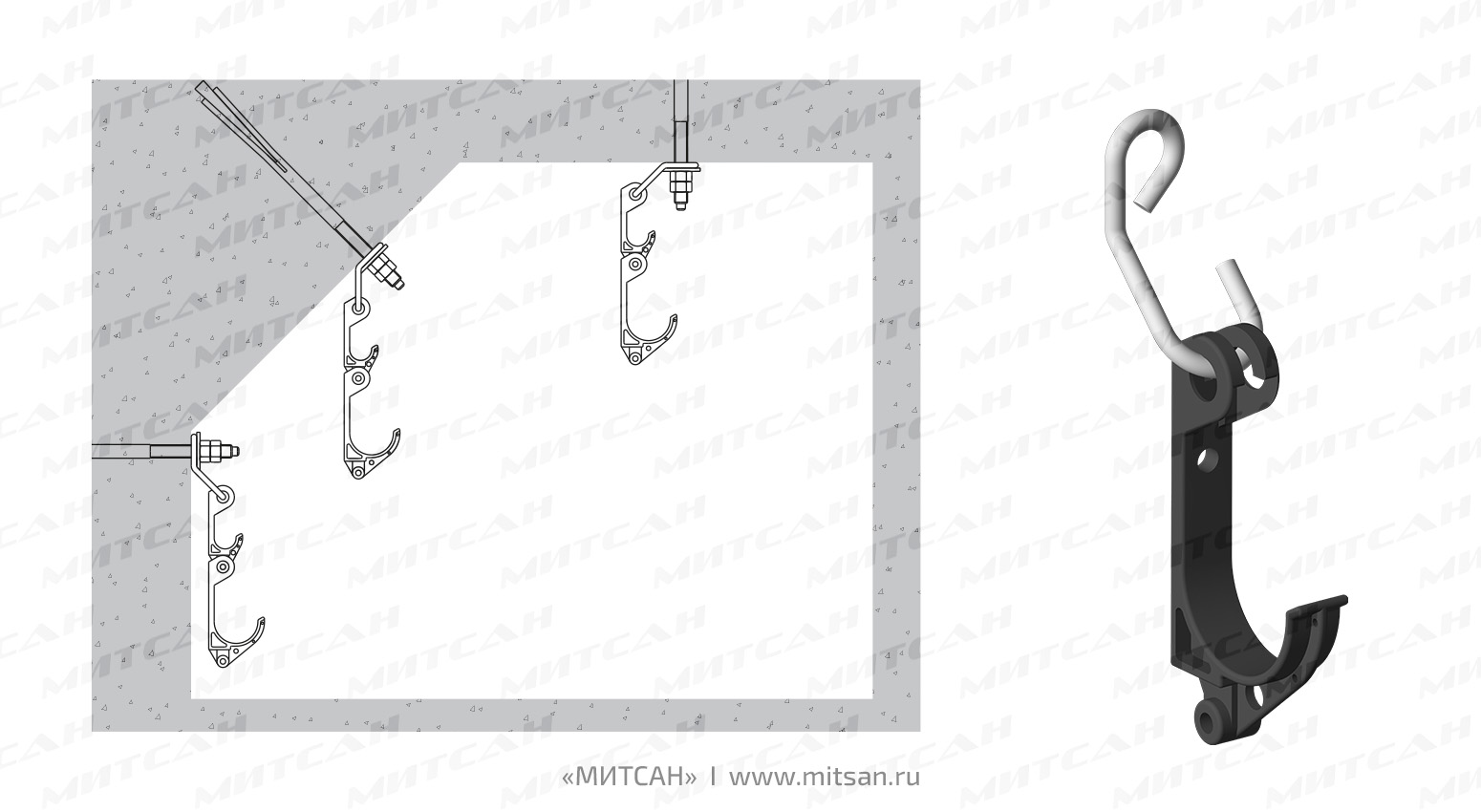

- На клино-щелевую штангу с помощью кронштейна МИР.3.01

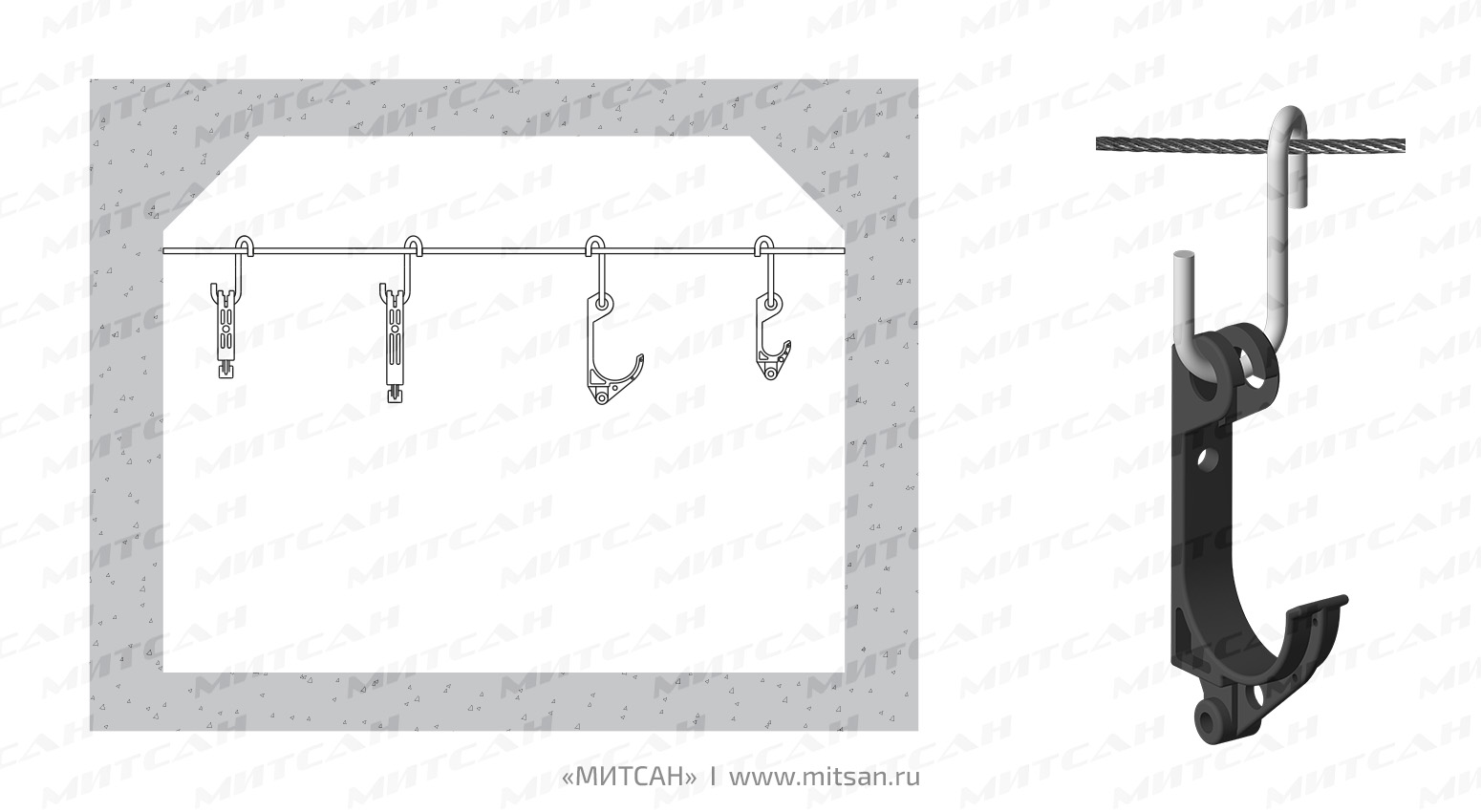

- На трос с помощью кронштейна МИР.4.01
При монтаже соблюдается регламентированное расстояния 50 мм между кабелями. Допускается многоразовое использование подвесов.
ПРЕИМУЩЕСТВА:
- Высокопрочный материал
- Не подвержены коррозии
- Повторяют кривизну бортов
- Различные виды монтажа
- Доустановка следующего подвеса без демонтажа предыдущего
- Многоразовое использование
- Сделано в России

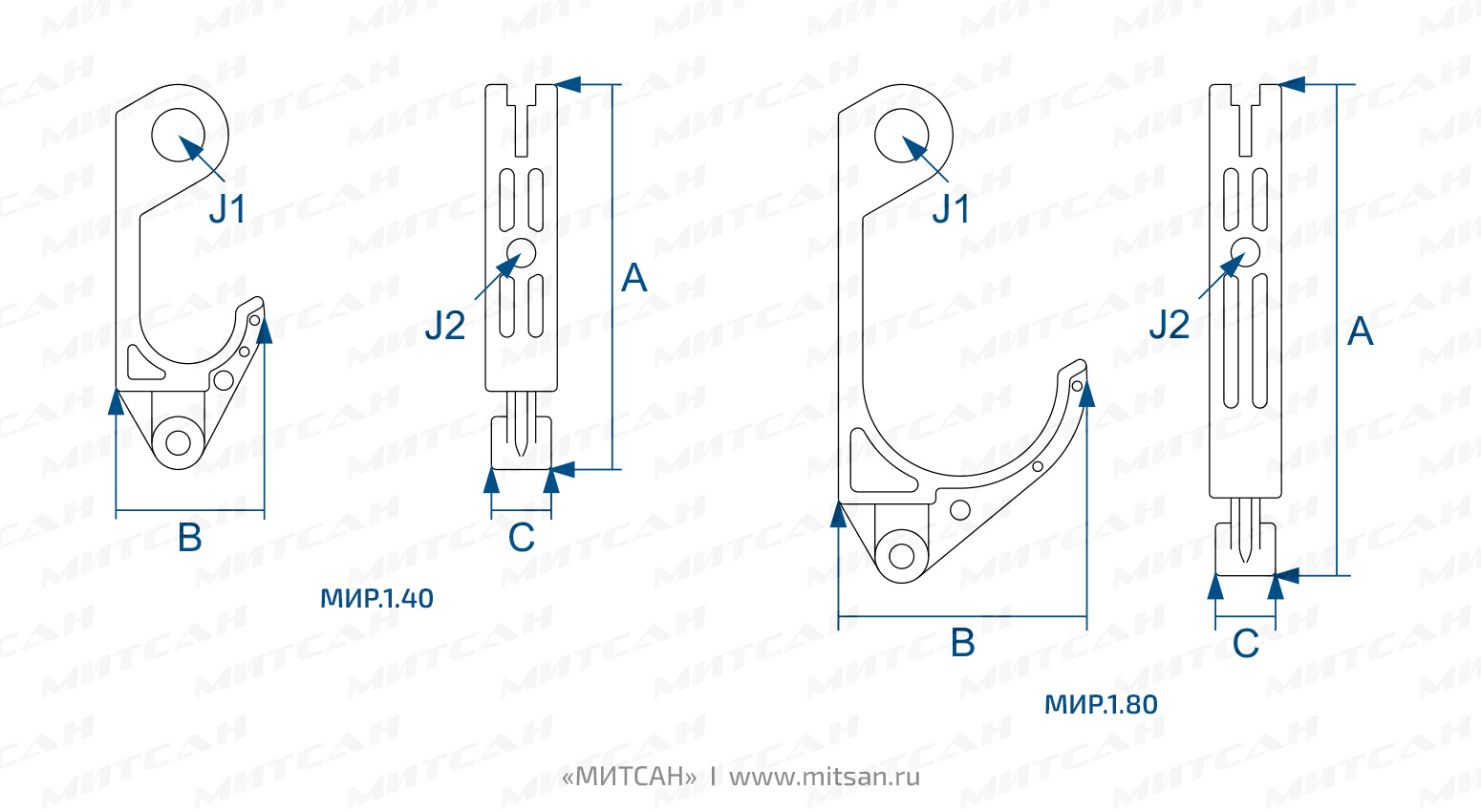

| Артикул |
Диаметр кабеля, мм |
A, мм | B, мм | С, мм | J1, мм | J2, мм | Вес, г | Нагрузка на подвес, кгс | Нагузка на сборку, кгс | Цвет |
|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение: высокопрочное, негорючее (ПВ-0) | ||||||||||
| МИР.1.40.003 | 40 | 160 | 62 | 30 | 22 | 11 | 97 | 70 | 180 | черный |
| МИР.1.80.003 | 80 |
205 |
102 | 30 | 22 | 11 | 130 | 70 | 180 | черный |

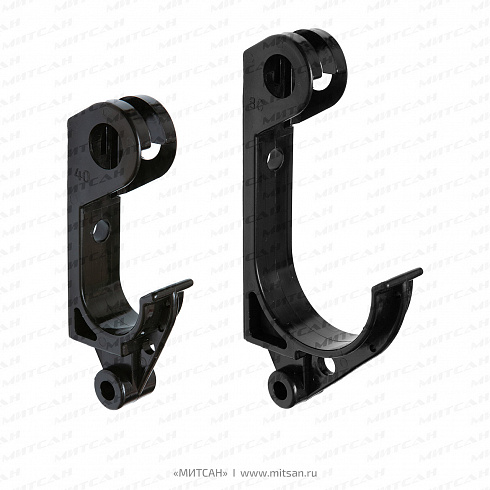

| Исполнение: облегченное | ||||||||||
| МИР.1.40.002 | 40 | 160 | 62 | 30 | 22 | 11 | 75 | 40 | 200 | черный, зеленый, желтый, красный, оранжевый, синий |
| МИР.1.80.002 | 80 | 205 | 102 | 30 | 22 | 11 | 100 | 40 | 200 | черный, зеленый, желтый, красный, оранжевый, синий |
| Исполнение: высокопрочное | ||||||||||
| МИР.1.40.001 | 40 | 160 | 62 | 30 | 22 | 11 | 94 | 100 | 200 | черный, зеленый, желтый, красный, оранжевый, синий |
| МИР.1.80.001 | 80 | 205 | 102 | 30 | 22 | 11 | 123 | 100 | 200 | черный, зеленый, желтый, красный, оранжевый, синий |

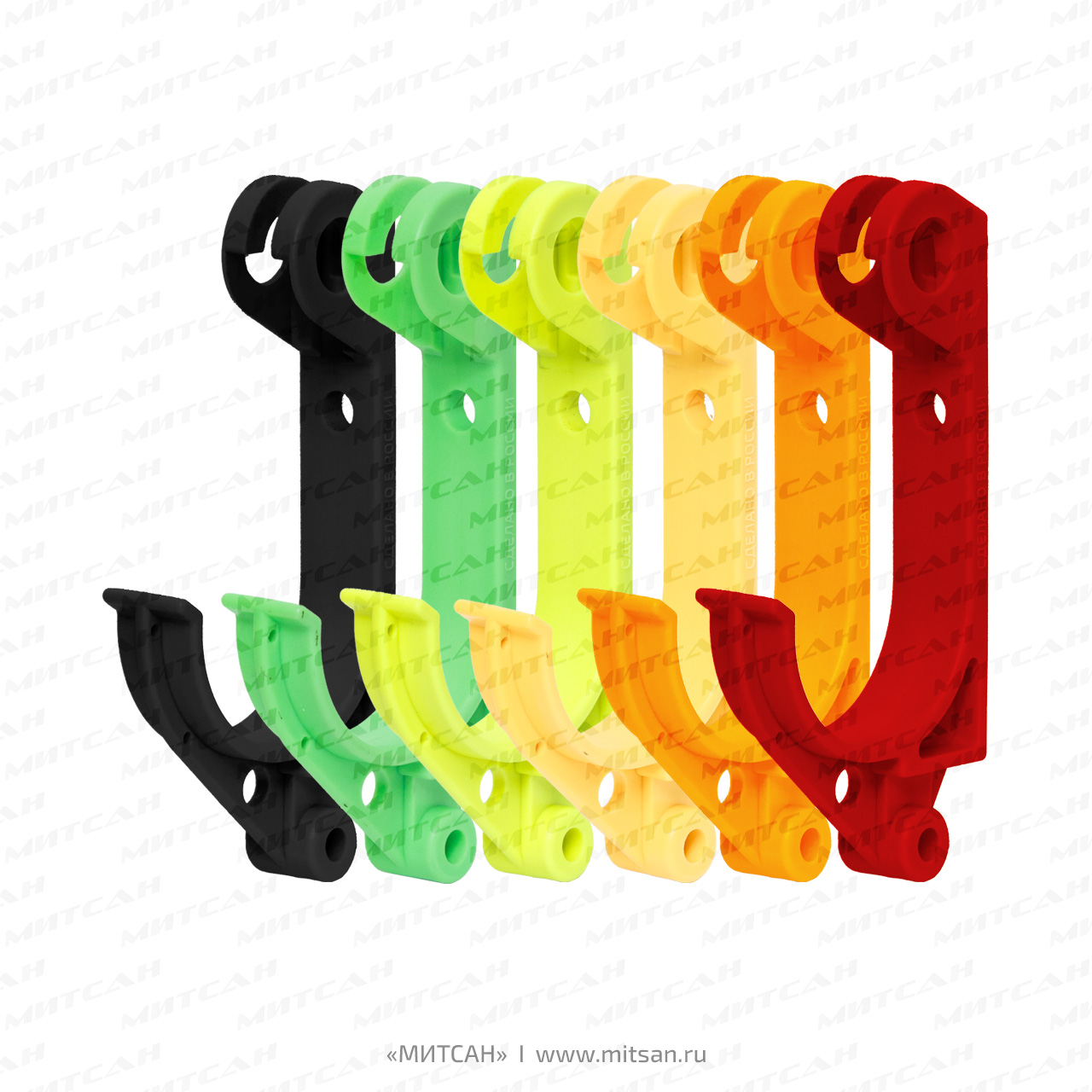

*могут выпускаться в различных цветах черный, желтый, зеленый, оранжевый, красный, синий). Минимальная партия цветных подвесов - 1500 шт
ГАРАНТИЯ
Гарантия 12 месяцев.
КОМПЛЕКТ ПОСТАВКИ
- Кабельный подвес – количество определяется партией
- Паспорт – 1 шт (выдается на партию)
- Руководство по монтажу – 1 шт
| Производитель | «Митсан» |
| Страна производства | Россия |
| МАТЕРИАЛ | |
| Материал | Полиамид |
| ГАБАРИТЫ | |
| Высота, мм | 160 |
| Ширина, мм | 30 |
| Глубина, мм | 62 |
| Вес, г | 75 |
| ПАРАМЕТРЫ | |
| Стойкости к горению | Нет |
| Сфера применения | Горные подземные выработки |
| Назначение | Для горизонтальной прокладки кабеля |
| Внешний диаметр кабеля, мм | 40 |
| Интервал установки | Не более 3 м |
| Стойкость к внешний воздействиям | Высокая |
| ДЛЯ ПРОЕКТИРОВЩИКОВ | |
| Технические условия | ТУ 27.33.13-010-30701102-2025 |
| DWG файлы | Предоставляется по запросу |
| Альбом типовых решений | Предоставляется по запросу |
