МИР.2.01 Кронштейн монтажный (универсальный)
МИР.2.01 Кронштейн монтажный (универсальный).
Кронштейн серии «МИР.2» — это универсальный монтажный кронштейн, который можно применять для монтажа различного оборудования, в т.ч. кабельных подвесов серии «МИР».
Конструкция:

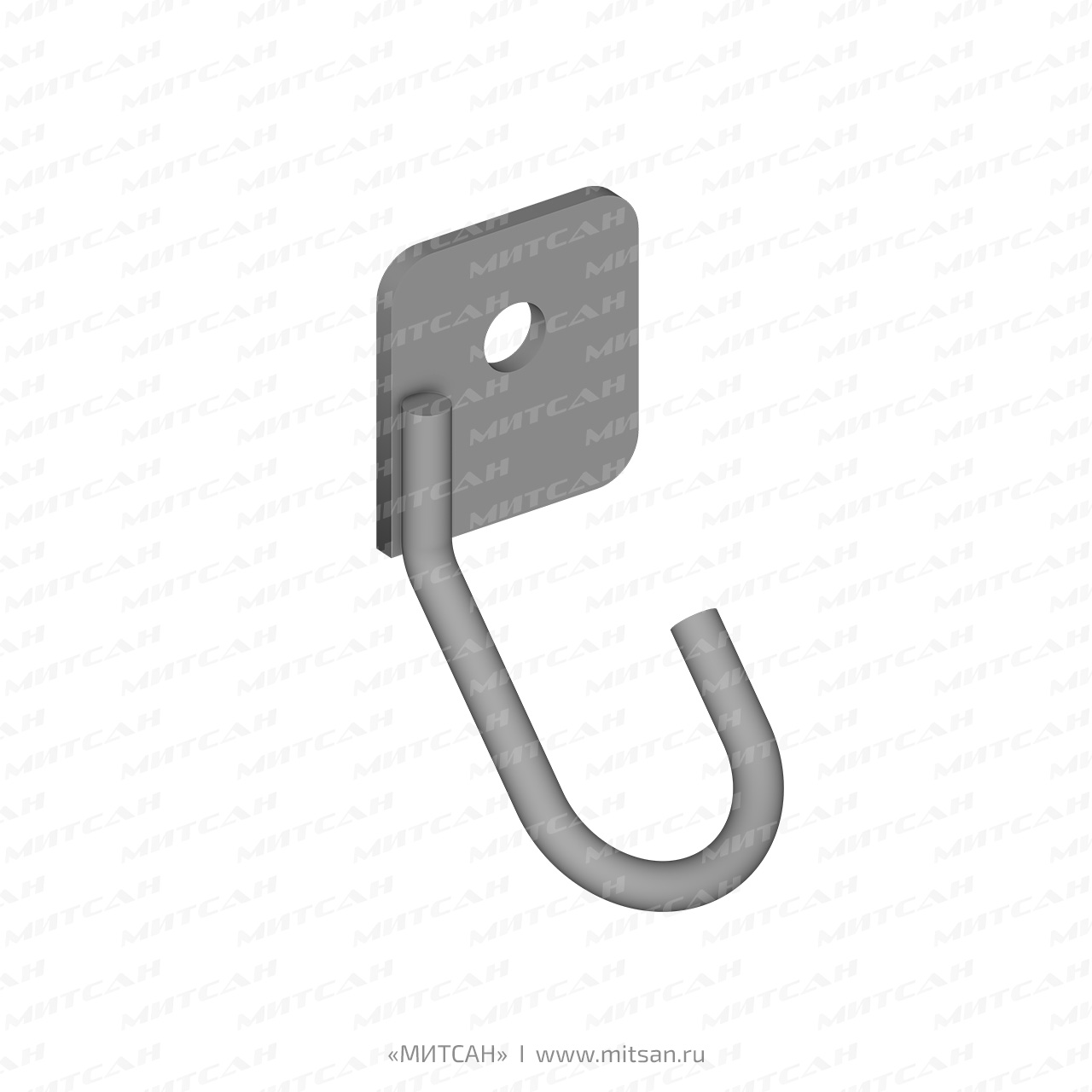

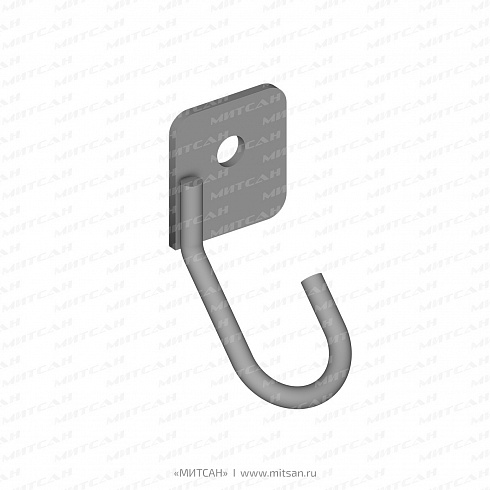

Кронштейн представляет собой пластину с приваренным к ней под 45 градусов крюком. Толщина пластины – 6 мм, диаметр крюка – 10 мм.
Материал и покрытие:
Кронштейны изготавливаются из стали с последующим нанесением антикоррозийного покрытия*:
- ТДЦ - термодиффузионное цинкование
- НРЖ – нержавеющая сталь
*НРЖ - подвесы из нержавеющей стали выпускаются без дополнительного покрытия.
Монтаж:

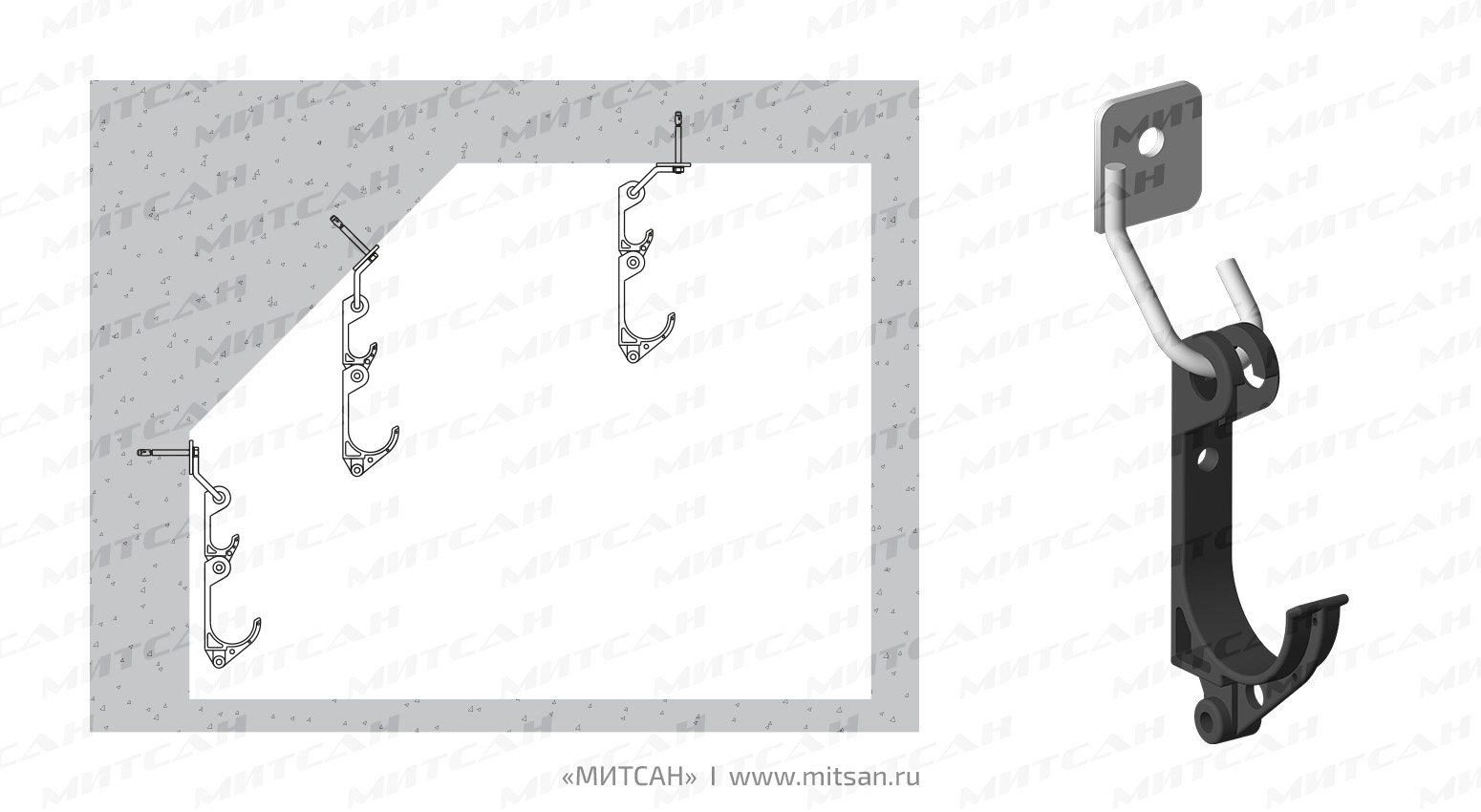

Для монтажа кронштейна, в пластине предусмотрено отверстие 15 мм для анкера или клино-щелевой штанги серии «ММКЩ.1». Конструкция позволяет использовать кронштейн для установки оборудования как на борт/стену, так и на потолок.

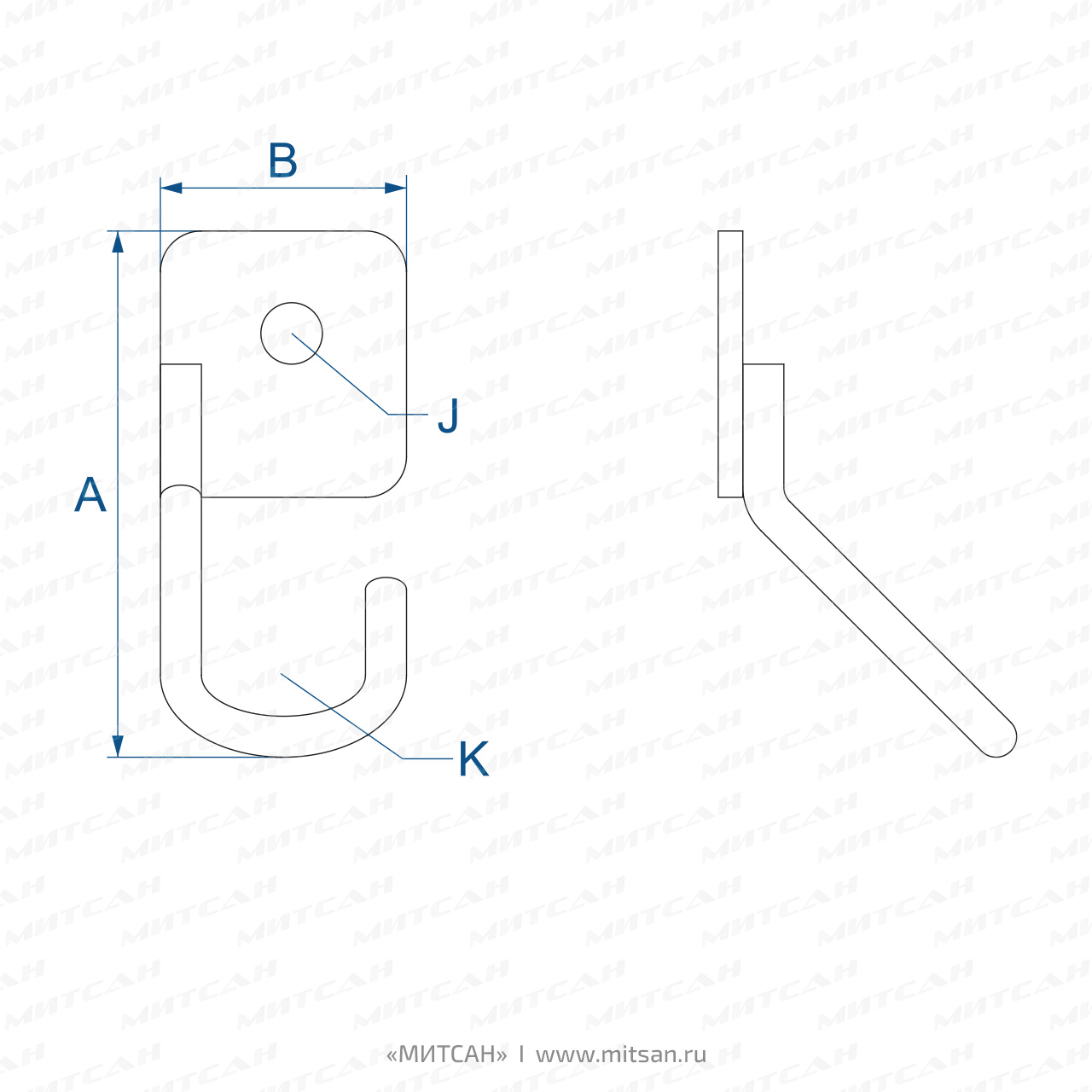

| Артикул | А, мм | B, мм | К, мм | J, мм | Вес, г | Нагрузка , кг | Покрытие |
|---|---|---|---|---|---|---|---|
| Исполнение ТДЦ - термодиффузионное цинкование | |||||||
| МИР.2.01.ТДЦ | 110 | 65 | 40 | 15 | 265 | 150 | Термодиффузия |
| Исполнение НРЖ - сталь нержавеющая | |||||||
| МИР.2.01.НРЖ | 110 | 65 | 40 | 15 |
265 |
150 | Нет |
| Производитель | «Митсан» |
| Страна производства | Россия |
| МАТЕРИАЛ | |
| Материал | Сталь 6/Ø10 мм |
| ГАБАРИТЫ | |
| Высота, мм | 110 |
| Ширина, мм | 60 |
| Вес, г | 265 |
| ПАРАМЕТРЫ | |
| Сфера применения | Шахты всех категорий, включая опасные по газу и (или) пыли |
| Назначение | Универсальный крюк для подвесов "МИР" |
| Установка | Бортовая/потолочная |
| Максимальная нагрузка, кгс | 150 |
| ДЛЯ ПРОЕКТИРОВЩИКОВ | |
| Технические условия | ТУ 25.99.29-007-30701102-2021 |
| DWG файлы | Предоставляется по запросу |
