МИР.3.01 Кронштейн монтажный (под КЩШ)
МИР.3.01 Кронштейн монтажный (под КЩШ).

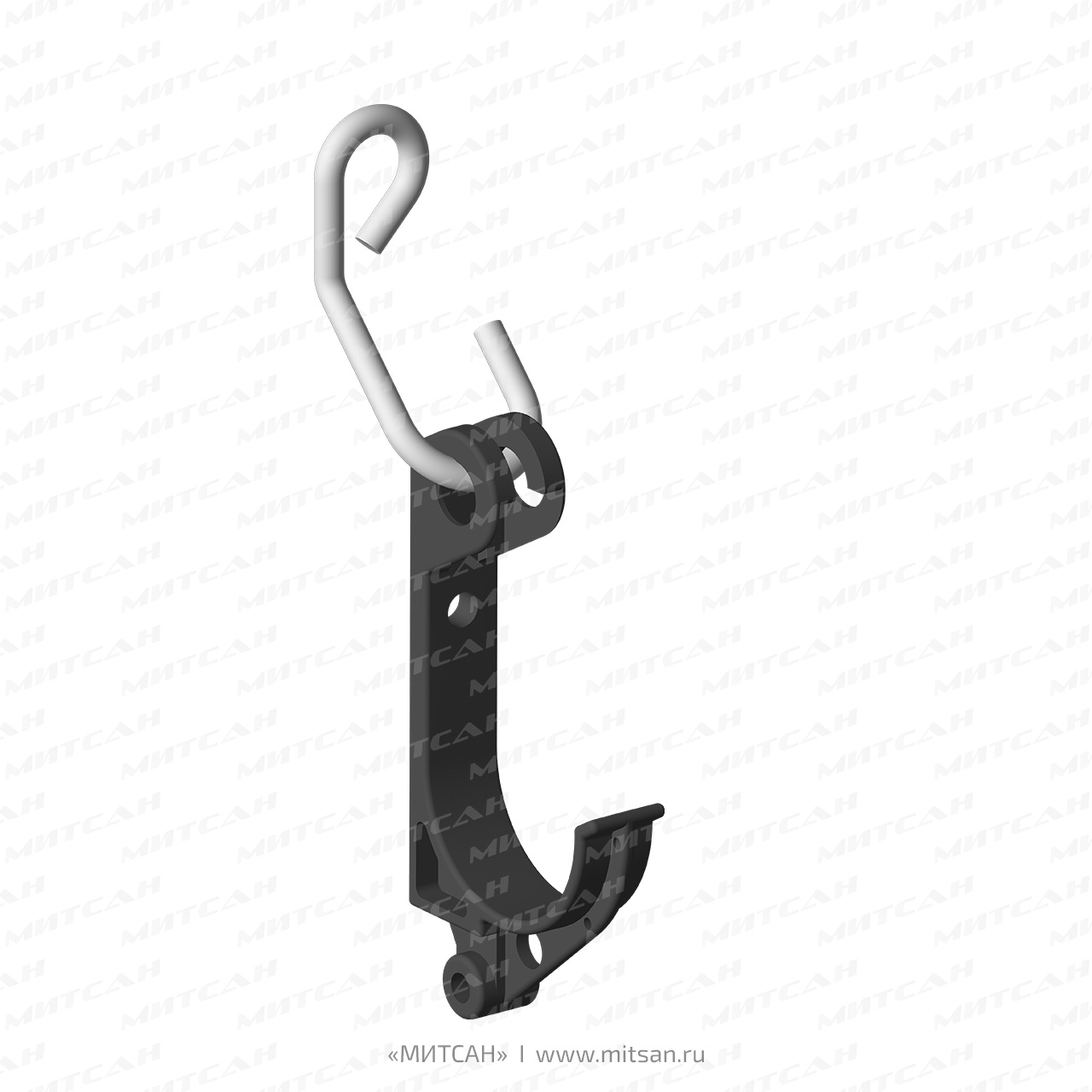

Кронштейн серии «МИР.3» — это универсальный монтажный кронштейн, который можно применять для монтажа различного оборудования, в т.ч. кабельных подвесов серии «МИР».
Конструкция:

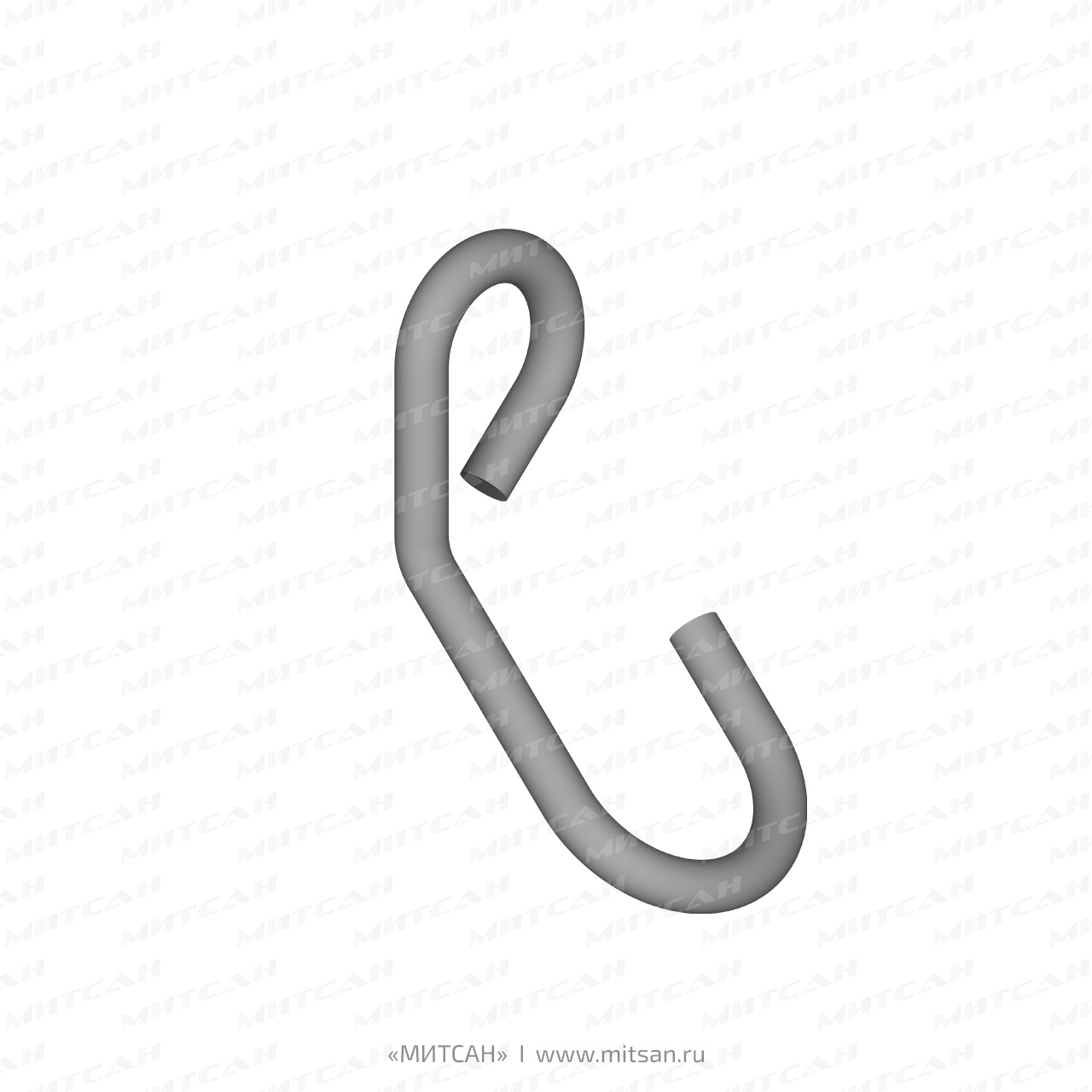

Кронштейн представляет собой цельнометаллический изогнутый крюк. Диаметр крюка – 10 мм.
Материал и покрытие:
Кронштейны изготавливаются из стали с последующим нанесением антикоррозийного покрытия*:
- ТДЦ - термодиффузионное цинкование
- НРЖ – нержавеющая сталь
*НРЖ - подвесы из нержавеющей стали выпускаются без дополнительного покрытия.
Монтаж:

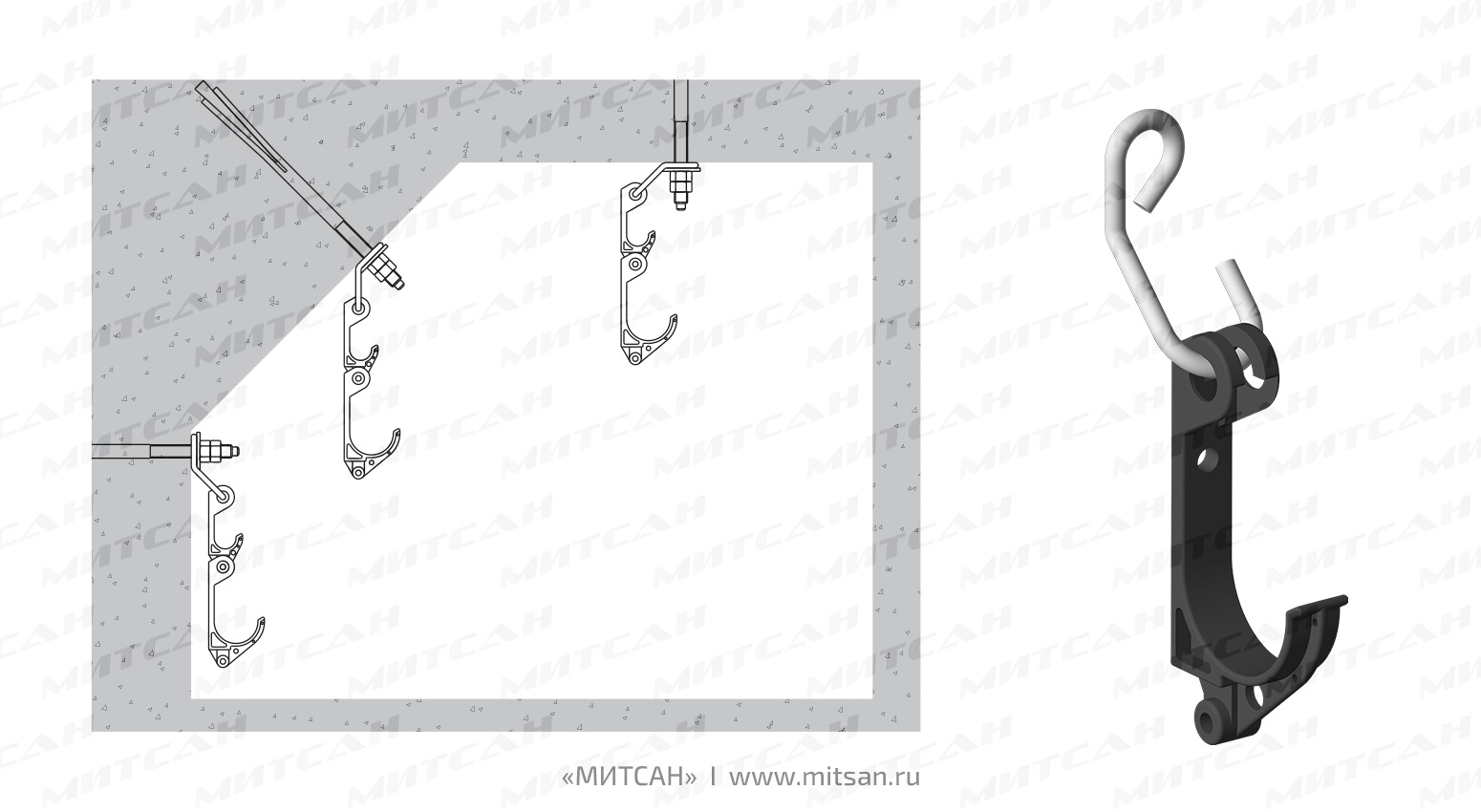

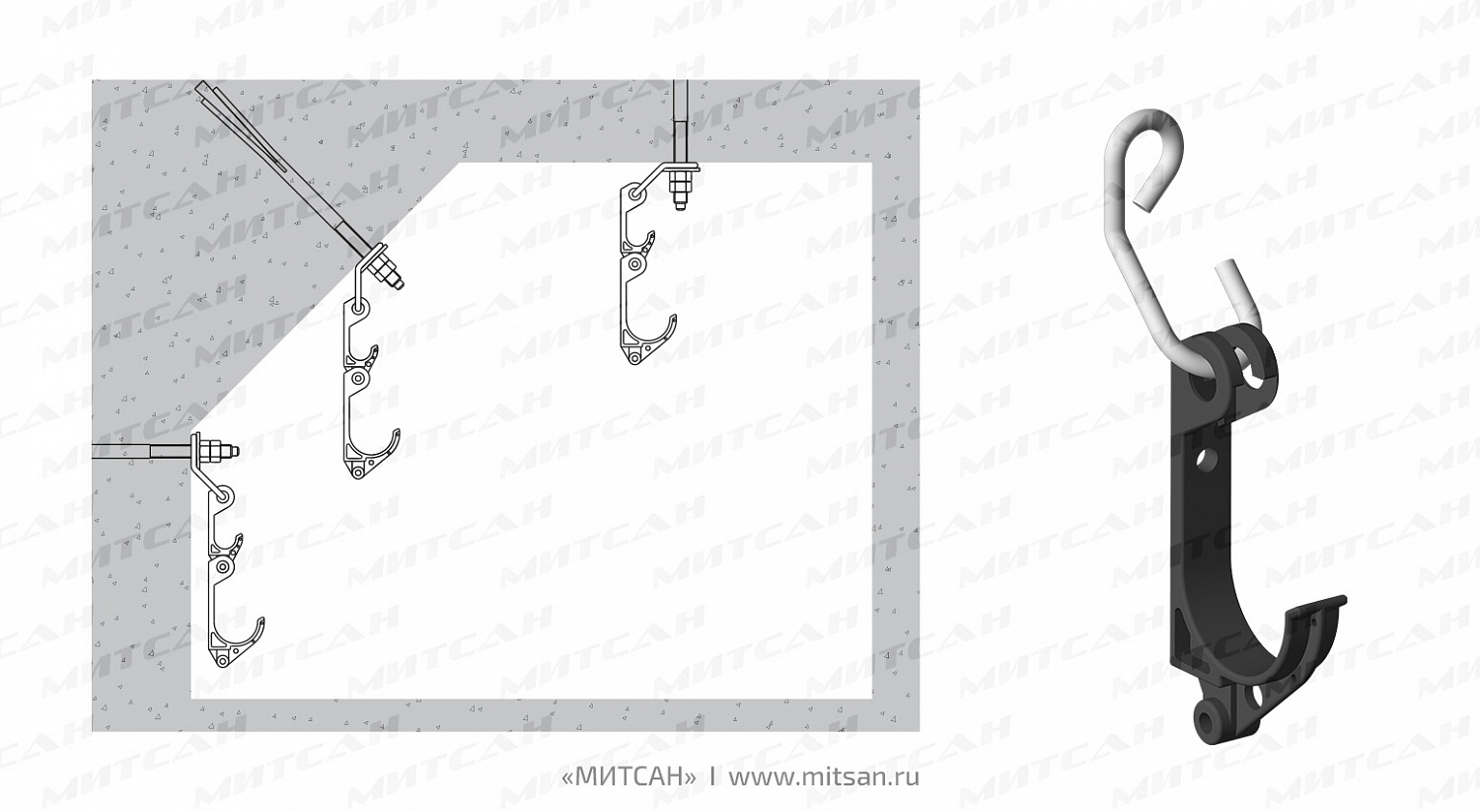

Для монтажа кронштейна, в пластине предусмотрено отверстие 15 мм для анкера или клино-щелевой штанги серии «ММКЩ.1». Конструкция позволяет использовать кронштейн для установки оборудования как на борт/стену, так и на потолок.

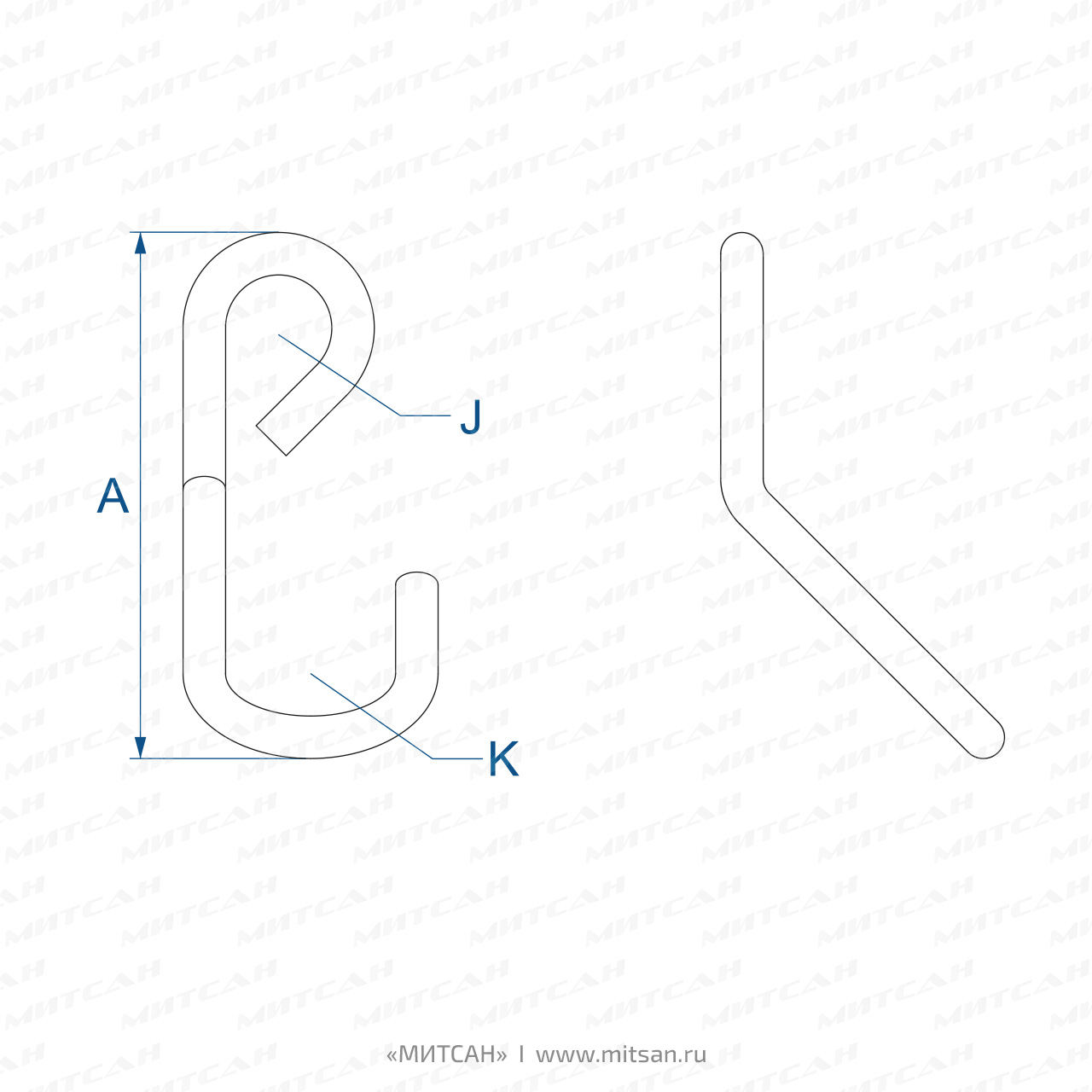

| Артикул | А, мм | К, мм | J, мм | Вес, г | Нагрузка , кг | Покрытие |
|---|---|---|---|---|---|---|
| Исполнение ТДЦ - термодиффузионное цинкование | ||||||
| МИР.3.01.ТДЦ | 125 | 40 | 25 | 155 | 150 | Термодиффузия |
| Исполнение НРЖ - сталь нержавеющая | ||||||
| МИР.3.01.НРЖ | 125 | 40 | 25 | 155 | 150 | Нет |
| Производитель | «Митсан» |
| Страна производства | Россия |
| МАТЕРИАЛ | |
| Материал | Сталь Ø10 мм |
| ГАБАРИТЫ | |
| Высота, мм | 110 |
| Ширина, мм | 60 |
| Вес, г | 155 |
| ПАРАМЕТРЫ | |
| Сфера применения | Шахты всех категорий, включая опасные по газу и (или) пыли |
| Назначение | Универсальный крюк для подвесов "МИР" |
| Установка | Бортовая/потолочная |
| Максимальная нагрузка, кгс | 150 |
| ДЛЯ ПРОЕКТИРОВЩИКОВ | |
| Технические условия | ТУ 25.99.29-007-30701102-2021 |
| DWG файлы | Предоставляется по запросу |
